Bản Vẽ Thiết Kế Bàn Ghế 2026: Toàn Tập Quy Trình, Tiêu Chuẩn & Xu Hướng Mới Nhất

Trong bối cảnh ngành nội thất Việt Nam đang chuyển mình mạnh mẽ sang mô hình sản xuất theo đơn đặt hàng (customization) và áp dụng công nghệ Industry 4.0, bản vẽ thiết kế bàn ghế không còn đơn thuần là những nét đường vẽ tay hay file 2D cơ bản nữa. Đến năm 2026, chúng đã trở thành “ngôn ngữ chung” chính xác, chi tiết và giàu thông tin (data-rich) kết nối ba bên: Nhà thiết kế – Kỹ sư sản xuất – Khách hàng cuối cùng.

Bài viết này tổng hợp đầy đủ kiến thức chuyên môn, quy trình thực tế tại các xưởng CNC/hàng thủ công cao cấp năm 2026, các tiêu chuẩn kỹ thuật bắt buộc, phần mềm phổ biến cùng xu hướng mới nhất để bạn nắm vững từ A-Z về loại tài liệu kỹ thuật then chốt này.

Có thể bạn quan tâm: Top 10 Bộ Bàn Ghế Phòng Khách Cho Nhà Ống Đẹp, Tiết Kiệm Diện Tích Nhất Năm 2026

1. Bản Vẽ Thiết Kế Bàn Ghế Là Gì? Vai Trò Cốt Lõi Trong Năm 2026

Định nghĩa cập nhật 2026: Bản vẽ thiết kế bàn ghế là tập hợp các tài liệu kỹ thuật (đa số là file số: DWG, DXF, STEP, PDF vector, hoặc mô hình BIM/CAD 3D) mô tả hoàn chỉnh hình học, kích thước, vật liệu, chi tiết gia công, lắp ráp, finishing (hoàn thiện) và yêu cầu kiểm soát chất lượng (QC) của một sản phẩm bàn ghế.

Vai trò 4.0 năm 2026:
Đầu vào cho máy CNC/Nesting: File CAD/CAM chuẩn (layer tách biệt: cắt, khoan, vẽ, gọt) chạy trực tiếp trên máy cắt tấm (beam saw, CNC router) hoặc robot gia công 5 trục.
Cơ sở báo giá chính xác (BOM): Phần mềm tự động trích xuất khối lượng vật liệu, độ dài cạnh dán, số lượng phụ kiện (đai, bánh xe, chân kim loại) -> BOM (Bill of Materials) chuẩn, giảm thiểu lãng phí gỗ lên dưới 3%.
Công cụ trình bày AR/VR: Khách hàng năm 2026 mong đợi xem sản phẩm “thực tế” trong không gian nhà mình qua AR trước khi ký hợp đồng. Bản vẽ 3D chính xác (PBR materials) là điều kiện tiên quyết.
Hợp đồng pháp lý: Bản vẽ ký duyệt (Approved Drawing) là phụ lục hợp đồng, căn cứ giải quyết tranh chấp sai sót kích thước, màu sắc, vật liệu.

2. Phân Loại Bản Vẽ Theo Mục Đích Sản Xuất (Cập Nhật 2026)

Tùy quy mô xưởng và độ phức tạp sản phẩm, bộ bản vẽ thường bao gồm các nhóm sau:

2.1. Bản Vẽ Khái Niệm (Concept/Schematic Design – SD)

• Mục đích: Trình bày ý tưởng, tỷ lệ, phong cách, bố cục không gian cho khách hàng duyệt ý tưởng.
• Nội dung: Phối cảnh 3D (Rendering), mặt cắt khái quát, bảng màu vật liệu (Moodboard), kích thước tổng quan (Overall dimensions).
• Đặc điểm 2026: Thường xuất file .glb/.gltf hoặc link web viewer (Shapediver, Sketchfab) để khách xoay, zoom, đổi vật liệu real-time trên điện thoại.

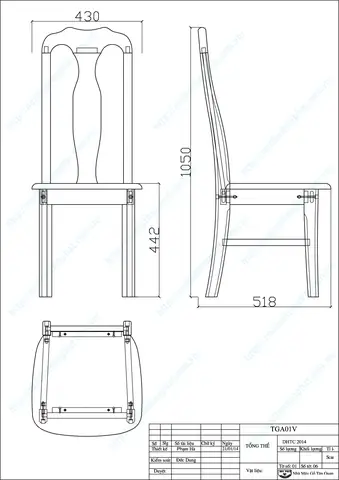

2.2. Bản Vẽ Kỹ Thuật Chi Tiết (Technical/Shop Drawing – DD/CD) – QUAN TRỌNG NHẤT

Đây là “bản vẽ xưởng” dùng để sản xuất thực tế. Một bộ bản vẽ kỹ thuật chuẩn năm 2026 phải có:

Loại bản vẽ	Nội dung bắt buộc	Định dạng phổ biến
Mặt phẳng (Plan/View)	Mặt trên, mặt trước, mặt bên, mặt cắt dọc/ngang. Kích thước tổng (Overall), kích thước chi tiết (Detail dims), khoảng lắp (Clearance).	DWG, DXF, PDF Vector
Chi tiết kết cấu (Joinery Details)	Khe tenon/mortise (cài/mורט), dowel (chốt tròn), pocket hole, hệ thống kết nối kim loại (Minifix, Camlock, Hafele, Blum), chân bàn (khung thép, chân gỗ, chân điều chỉnh cao). Phóng to tỷ lệ 1:1, 1:2, 1:5.	DWG, DXF
Bản vẽ tách bộ phận (Exploded View / Part List)	Mỗi bộ phận (Part) được tách riêng, đặt tên theo quy ước (VD: PNL_SIDE_L, LEG_FRONT_R), ghi chú: vật liệu, épaisseur (độ dày), cạnh dán (edgebanding), mặt trước/mặt sau (Face/Back).	DWG, CSV/Excel (BOM)
Bản vẽ gia công CNC (Nesting/CNC Drawing)	Layout tấm gỗ (Nesting) tối ưu hóa tấm, đường dao (Toolpath), điểm khoan (Drilling points – hệ 32mm hoặc custom), rãnh dây điện, khe hút bụi. Layer màu chuẩn: Đỏ (Cut), Xanh dương (Drill), Xanh lá (Groove), Vàng (Engrave/Label).	DXF, MPR (Biesse), BPP (Homag), G-code
Bản vẽ sơn/hoàn thiện (Finishing Spec)	Mã màu (RAL/NCS/Pantone), độ bóng (Gloss level: 5%, 10%, 30%, 90%), quy trình (PU, NC, UV, Water-based, Oil wax), yêu cầu mài (Grit sequence), vùng che mask (Masking areas).	PDF, DOCX
Bản vẽ lắp ráp & bao bì (Assembly & Packing)	Thứ tự lắp, lực vặn moment (Nm), kiểm tra độ phẳng, độ vuông, cách đặt khung bảo vệ (Corner protector), PE foam, carton 5/7/9 lớp, nhãn mã vạch (Barcode/QR code) theo GS1.	PDF, DWG

2.3. Bản Vẽ As-Built (Thực Tế Sau Sản Xuất)

• Dùng cho dự án lớn (khách sạn, văn phòng, chung cư): Ghi lại kích thước thực tế sau khi lắp đặt tại hiện trường (site measure) để bảo trì, sửa chữa sau này.

3. Tiêu Chuẩn Kích Thước & Nhân Tố Nhân Văn (Ergonomics) Chuẩn Năm 2026

Việc vẽ đúng kích thước là yêu cầu số 1. Dưới đây là bộ số liệu “vàng” được cập nhật theo tiêu chuẩn TCVN (Việt Nam), ISO 21015/9241, BIFMA X5.1 và xu hướng người Việt năm 2026 (chiều cao trung bình tăng, lối sống văn phòng lai).

Có thể bạn quan tâm: Bản Vẽ Căn Hộ Mini 2026: Xu Hướng, Tiêu Chí Chọn & Top 5 Mẫu Được Săn Đón Nhất Năm Nay

3.1. Bàn Ăn / Bàn Làm Việc / Bàn Học

Loại bàn	Chiều cao mặt bàn (H)	Chiều sâu (D)	Chiều rộng/Rộng tối thiểu/người (W)	Khoảng chân net (Knee clearance)	Ghi chú 2026
Bàn ăn tiêu chuẩn	750 – 760 mm	800 – 900 mm	600 mm/người	H ≥ 700mm, D ≥ 450mm, W ≥ 580mm	Tăng 10-20mm so với cũ do ghế cao hơn
Bàn ăn cao (Bar/Cafe)	900 – 1050 mm	400 – 600 mm	500 mm/người	Cần chân nghỉ (Footrest) ở H=300-350mm	Phổ biến nhà phố hẹp, kết hợp bếp
Bàn làm việc (Fixed)	730 – 750 mm	600 – 800 mm	1200 – 1600 mm	Theo BIFMA G1	Có khay quản lý dây (Cable tray) tích hợp
Bàn nâng hạ (Sit-stand)	620 – 1270 mm	700 – 800 mm	1200 – 1800 mm	Bắt buộc có bộ khung điện (Dual motor), bộ nhớ vị trí, chống va chạm (Anti-collision)	Xu hướng bắt buộc văn phòng 2026
Bàn học sinh/Sinh viên	700 – 740 mm (có thể điều chỉnh)	550 – 650 mm	600 – 800 mm	Có khe đựng sách, lỗ cắm bút, góc bo tròn an toàn (R≥3mm)	Chuẩn QCVN 10:2020/BXD

3.2. Ghế Ngồi (Chair Ergonomics 2026)

Tham số	Giá trị khuyến nghị (Dân Việt 2026)	Lưu ý kỹ thuật khi vẽ
Chiều cao yên (SH – Seat Height)	440 – 470 mm (Ghế ăn/văn phòng cố định)	Phải khớp: SH = H_bàn - (280 ~ 300mm). Ghế bar: SH = 650-750mm.
Chiều sâu yên (SD – Seat Depth)	420 – 480 mm	Ghế văn phòng ergonomic: Có điều chỉnh trượt (Seat slider) dải 50-60mm.
Chiều rộng yên (SW – Seat Width)	≥ 450 mm (Trong tay cài)	Ghế bành (Armchair): SW ≥ 500mm.
Chiều cao lưng tựa (Back Height)	400 – 550 mm (Từ mặt yên)	Ghế văn phòng: Tựa lưng ôm (Lumbar support) điều chỉnh được chiều cao 60-100mm.
Góc nghiêng yên/lưng	Yên: 0° ~ -5° (nghiêng sau nhẹ) / Lưng: 95° ~ 110°	Ghế ăn: Cố định. Ghế văn phòng: Cơ chế Synchro/Weight-sensitive (Tự điều chỉnh theo trọng lượng).
Tay cài (Armrest)	Cao từ yên: 200 – 250 mm	Phải lọt dưới mặt bàn (Armrest height < Table clearance height – 20mm). Năm 2026: Tay cài 4D (Lên/xuống, Trước/sau, Quay, Rộng/hẹp) là chuẩn mid-range.
Khoảng cách chân ghế (Leg spacing)	≥ 480 mm (để ngồi thoải mái, xoay người)	Quan trọng với bàn chân giữa (Pedestal base) hoặc khung khô.

3.3. Khoảng Lòng & Thông Tuyến (Clearance & Circulation) – Hay bị quên trên bản vẽ

• Sau lưng ghế đến tường/vật cản: Tối thiểu 900 mm (người đi ngang), lý tưởng 1100 – 1200 mm (người ngồi lùi ghế + người khác đi qua).
• Giữa 2 hàng ghế đối diện: ≥ 1800 mm.
• Khoảng thoát hiểm (Fire escape): Theo PCCC: ≥ 1200 mm cho hành lang chính.

4. Quy Trình Tạo Bản Vẽ Chuyên Nghiệp Năm 2026 (Workflow 4.0)

Khác với quy trình thủ công cũ, quy trình năm 2026 tại các đơn vị hàng đầu (như Scanteak, Gỗ Việt, An Cuong, các studio thiết kế nội thất cao cấp) thường tuân thủ luồng Design for Manufacturing and Assembly (DfMA):

Bước 1: Thu Thập Dữ Liệu & Site Survey (Số Hóa Hiện Trường)

• Sử dụng Laser Scanner 3D (Faro, Leica) hoặc LiDAR iPad Pro quét toàn bộ không gian -> File Point Cloud (.rcs, .e57, .las).
• Nhập vào Revit/SketchUp/CAD làm nền (Underlay) để vẽ chính xác 100% góc tường, cột, đai, ống nước, điện, điều hòa. Loại bỏ sai sót “đo tay” ±10-20mm.

Bước 2: Concept Design & BIM Coordination (Thiết Kế Khái Niệm & Điều Phối BIM)

• Mô hình hóa 3D trên Revit (BIM) hoặc SketchUp + Layout / Rhino/Grasshopper (parametric).
• Clash Detection (Phát hiện va chạm): Chạy tự động kiểm tra bàn ghế va chạm với: Hệ thống MEP (điều hòa, sprinkler, đèn), cửa mở, kệ tường, góc tường cong.
• Xuất file .ifc hoặc .rvt trao đổi với chủ đầu tư/tư vấn MEP.

Bước 3: Phát Triển Chi Tiết Kỹ Thuật (Detail Design / Shop Drawing) – Giai đoạn cốt lõi

• Phần mềm chuyên dụng gỗ (Wood CAD/CAM): TopSolid’Wood, Woodwork for Inventor (SW Add-in), Cabinet Vision, Promob, CutList Plus fx, SketchList V3. Lưu ý: AutoCAD thuần túy đã lỗi thời cho giai đoạn này do thiếu thư viện phần cứng, không xuất BOM/CNC tự động.
• Thư viện phần cứng (Hardware Library) 2026: Tích hợp sẵn Blum (Legrabox, Tandembox, Aventos), Hafele (Matrix, Sensys), Hettich, DTC, GTV, VTB… với thông số kỹ thuật 3D chính xác, lỗ khoan hệ 32mm tự động.
• Parametric Design (Thiết kế tham số): Thiết lập quy tắc (Rules): “Nếu chiều cao tủ > 2200mm thì chia 3 cánh, thêm giá ngang giữa, dùng khóa 3 điểm”. Thay đổi 1 chiều -> Cả bộ tự cập nhật.

Bước 4: Kiểm Tra & Duyệt Bản Vẽ (QA/QC Drawing Review)

• Checklist chuẩn 2026 (Ít nhất 50 mục):
  • Kích thước tổng khớp với bản vẽ kiến trúc/MEP?
  • Kích thước chi tiết: Tổng chiều dài = Tổng các đoạn con? (Tolerance ±0.5mm cho CNC, ±1.5mm cho hand-cut).
  • Hướng vân gỗ (Grain direction) trên mọi bộ phận (Face, Edge, Top)?
  • Cạnh dán (Edgebanding): Loại (PVC/ABS/Wood/Veneer), độ dày (0.45 – 3mm), màu mã, mặt nào dán/mặt nào không?
  • Lỗ khoan hệ 32: Đúng tâm, đúng đường kính (Ø5, Ø8, Ø10, Ø15, Ø20, Ø35), đúng độ sâu (Through/Blind).
  • Phụ kiện: Đủ số lượng, đúng mã code nhà cung cấp, hướng lắp (Left/Right hand).
  • Khối lượng (Weight) từng bộ phận & tổng: Có vượt khả năng nâng của người/thang máy/khu vực lắp đặt không?
  • Vùng sơn/không sơn (Masking): Lỗ khoan khóa, khe cài, mặt dán keo, chân điều chỉnh.
  • Nhãn dán (Label/Barcode) trên mỗi bộ phận: Part ID, Project Name, Orientation arrow.

Bước 5: Xuất Dữ Liệu Sản Xuất (CAM Output)

• Nesting Optimization: Chạy thuật toán AI (Deep nesting) trên tấm gỗ chuẩn (1220×2440, 1300×2800, 1525×3050…), tỷ lệ hao hụt < 8%.
• Post-processor: Chuyển sang G-code/M-code đúng controller máy (Biesse bSolid, Homag WoodWOP, SCM, Anderson, máy Việt Nam: ATC, VietCNC…).
• File nhãn in (Label printing): File CSV/Excel cho máy in nhãn dán nhiệt (Zebra, TSC) dán lên từng tấm gỗ sau cắt.

Bước 6: Sản Xuất, QC & Lắp Đặt

Có thể bạn quan tâm: Bản Đồ Thiết Kế Nhà Ở 2026: Hướng Dẫn Toàn Diện Từ Khái Niệm, Quy Trình Đến Xu Hướng Mới Nhất

• QC First Article Inspection (FAI): Đo kiểm mẫu đầu ra so với bản vẽ duyệt.
• Lắp đặt hiện trường: Sử dụng bản vẽ Assembly trên Tablet (Paperless), check tick real-time.

5. Phần Mềm Thiết Kế Bàn Ghế “Đỉnh Cao” Năm 2026

Nhóm	Phần mềm	Đặc điểm nổi bật 2026	Phù hợp cho
BIM & Kiến Trúc Nội Thất	Autodesk Revit 2026	Family parametric mạnh, Schedule tự động, Clash detection, IFC 4.3. Plugin: Dynamo tự động hóa.	Dự án lớn, chung cư, khách sạn, văn phòng (Yêu cầu BIM Level 2).
Thiết Kế Parametric / Grasshopper	Rhino 8 + Grasshopper	Xử lý hình học phức tạp (cong, xoắn, phi tiêu chuẩn), kết nối CNC trực tiếp qua plugin (ex: Squid, Ngon, Karamba3D cho kết cấu).	Studio thiết kế nghệ thuật, bàn ghế hình dạng tự do (Organic), R&D.
CAD/CAM Chuyên Ngành Gỗ (Enterprise)	TopSolid’Wood 2026	“All-in-one”: Thiết kế -> Kết cấu -> BOM -> Nesting -> Simulate CNC -> ERP. Thư viện phần cứng lớn nhất châu Âu.	Xưởng CNC quy mô lớn, sản xuất hàng loạt, Outsource cho hãng lớn.
	Woodwork for Inventor (SW Add-in)	Tận dụng sức mạnh Inventor (Parametric, iLogic, FEA), xuất drawing chuẩn ISO, BOM Excel thông minh.	Xưởng đã dùng Inventor/SolidWorks, cần tích hợp PLM/PDM.
	Cabinet Vision / Mozaik / KCD	Chuẩn Mỹ, rất mạnh Nesting, báo giá (Estimating), quản lý xưởng (Shop floor control).	Xưởng xuất khẩu Mỹ, sản xuất tủ bàn ghế module (Cabinet based).
Thiết Kế – Trình Bày – Báo Giá (SME/Designer)	SketchUp Pro 2026 + Layout + V-Ray/Enscape/D5 Render	Học nhanh, kho 3D Warehouse khổng lồ, Layout xuất bản vẽ 2D đẹp, Render real-time (D5/Enscape) cực nhanh. Plugin: CutList Bridge, Profile Builder, Quantifier Pro (BOM), SketchUp to CNC (DXF).	KTS freelance, xưởng vừa, showroom, thiết kế custom đơn lẻ.
	Promob Studio / Promob Cut	Rất phổ biến Nam Mỹ/Brazil, vào VN mạnh năm 2024-2025. Thiết kế drag-drop, báo giá tức thì, xuất CNC dễ dàng.	Cửa hàng nội thất, sales thiết kế tại chỗ (Configurator).
	Fusion 360 (Personal/Commercial)	Cloud-based, CAM tích hợp mạnh (2.5D, 3D, 4/5 axis), Generative Design, Simulation. Free cho cá nhân/doanh thu < $100k.	Maker, xưởng nhỏ, thiết kế chân kim loại, chi tiết gia công 5 trục, prototyping.
Phân Tích Kết Cấu (FEA)	Ansys / SolidWorks Simulation / Fusion 360 Simulation	Kiểm tra ứng suất, biến dạng, an toàn (Factor of Safety) cho bàn ghế nhựa, kim loại, gỗ dán ép (CLT, LVL), kết cấu hイブリッド.	Sản phẩm mới (New Product Development), chứng nhận BIFMA/EN.

6. Chi Tiết Kỹ Thuật “Sống Còn” Trên Bản Vẽ (Độ Chi Tiết LOD 400-500)

Một bản vẽ năm 2026 nếu thiếu các chi tiết sau sẽ bị xưởng退回 (kick back) hoặc sản xuất sai:

6.1. Hệ Thống Kết Cấu Gỗ (Wood Joinery) – Chuẩn Hóa

• Khe Cài – Mortise & Tenon (Traditional/CNC):
  • Vẽ rõ: Chiều rộng khe (W), chiều cao tenon (H), độ sâu khe (D), khoảng lùi (Gap/Glue line) 0.15 – 0.25mm (bù keo, bù sai số máy).
  • Tenon bo góc (Rounded tenon) do dao CNC tròn -> Phải vẽ bo góc khe (Dogbone/T-bone fillet) hoặc chỉ định dao cắt góc (Corner chisel).
• Hệ 32mm (System 32 / Euro Screw):
  • Tất cả lỗ khoan shelf pin, khóaDrawer, khóa cánh, chân điều chỉnh: Phải rơi vào lưới 32mm (hệ trục X, Y).
  • Vẽ layer DRILL_SYS32 riêng. Ghi chú: “Tất cả lỗ Ø5 shelf pin theo hệ 32, tâm cách cạnh trên/dưới 37mm”.
• Kết Cấu Khung Kim Loại (Metal Frame):
  • Vẽ bản vẽ hàn (Weldment drawing) riêng: Profile (Hộp vuông 40x40x2, 50x50x3, Tròn Ø50×2…), độ dài cắt, góc cắt (Miter 45°), vị trí hàn (Fillet weld 3mm, Full penetration…), lỗ khoan gắn mặt bàn (CSK M8/M10), xử lý bề mặt (Powder coating RAL 9005 Matt / Galvanized / Chrome).
  • Chân điều chỉnh cao (Leveler/Glide): Chỉ định rõ loại (M8, M10, M12), loại đệm (Nylon, Feutre, Inox), khả năng điều chỉnh (±10-15mm).

6.2. Xử Lý Cạnh & Mặt (Edge & Surface Treatment)

• Cạnh dán (Edgebanding):
  • Chỉ định: Loại (ABS 1mm, PVC 0.45mm, Veneer 0.6mm, Laser edge – Zero joint), Màu (Mã code nhà cung cấp: Rehau, Homag, Fravol, DTC…), Máy dán (Homag, Biesse, IMA – có pre-milling không?).
  • Góc bo tròn (Rounding/Scraping): R2, R3, R5? Có cạo keo dư (Scraping) không? Có buff bóng (Buffing) không?
• Mặt gỗ (Surface Prep):
  • Mài: P80 -> P120 -> P180 -> P240 (chuẩn PU/NC). P320/P400 (chuẩn Water-based/Oil).
  • Ghi chú: “Mặt trên bàn mài P180, không mài qua P220 để đảm bảo bám keo sơn PU”. “Mặt trong tủ không sơn, mài P120”.

6.3. Quản Lý Dây Điện & Kết Nối (Cable Management & Connectivity) – Yêu Cầu Bắt Buộc 2026

Mọi bàn làm việc, bàn hội nghị, bàn ăn hiện đại năm 2026 đều cần giải pháp này trên bản vẽ:
Rãnh dây (Cable trench/trough): Kích thước, vị trí, nắp đậy (Flip-up lid / Brush strip / Slide cover). Vật liệu: Nhôm anodize, gỗ cùng màu, nhựa ABS.
Hộp bật cắm tích hợp (Pop-up socket / Under-mount): Chỉ định Model (Bachmann, Eubiq, Legrand, TCL, Việt Nam: VinaSocket, Daco…), số lượng ổ cắm (Schuko, US, USB-A, USB-C PD 60W/100W, HDMI, RJ45, Wireless Charger Qi 15W).
Đường ống dẫn dây (Cable chain/Conduit): Từ hộp bật cắm xuống chân bàn/sàn nhà. Đường kính, bán kính cong tối thiểu (R≥50mm).
Khoảng không lắp biến áp/Adapter (Brick space): Không gian yên tĩnh phía sau/sous bàn để đặt adapter laptop, hub USB.

6.4. Thông Số Vật Liệu (Material Spec) – Chuẩn BOM

Mỗi bộ phận (Part) trên bản vẽ phải gán thuộc tính (Attribute/Property):

Part_ID: PNL_TOP_01
Name: Mặt bàn chính
Material: Oak_EU_FAS_26mm (Sồi Âu nhập khẩu, cấp FAS, dày 26mm sau ép)
Grain_Direction: X_Axis (Dọc chiều dài 1800mm)
Edgebanding: - Long_Edges: ABS_Oak_Natural_1mm_Prematt (Mã: REH_7788) - Short_Edges: Veneer_Oak_0.6mm (Mã: FRV_001) - Laser_Edge_Preferred
Finish: PU_2K_Matt_10Gloss_3Coats (Sơn PU 2 thành phần, độ bóng 10%, 3 lớp)
Weight_kg: 18.5
CNC_Ops: Cut_Outline, Pocket_Handle_Recces (Deep 5mm), Drill_Sys32_Row_Front_Back, Engrave_Label_QR

7. Xu Hướng Thiết Kế & Bản Vẽ Năm 2026 (Trending Now)

7.1. Thiết Kế Hồi Sinh & Kinh Tế Vòng Tròn (Circular Design)

• Design for Disassembly (DfD – Thiết kế để tháo rời): Bản vẽ phải chỉ định 0 keo dán kết cấu chính. Chỉ dùng cơ khí: Bullets (Minifix), Camlocks, Đinh ốc, Khóa vân (Dovetail connectors – Lamello Clamex P), Magnets.
• Material Passport (Hộ chiếu vật liệu): File đính kèm bản vẽ ghi: Nguồn gốc gỗ (FSC/PEFC code), % nội dung tái chế, khả năng tái chế cuối đời, carbon footprint (kg CO2e/kg).
• Vật liệu mới 2026: Gỗ kỹ thuật biến đổi nhiệt (Thermowood), Composite gỗ nhựa tái chế (WPC – Wood Plastic Composite) cho bàn ghế outdoor, Mycelium composite (nấm), Hempcrete panels. Bản vẽ phải có chỉ định gia công riêng cho từng loại (dao, tốc độ, keo).

7.2. Parametric & Generative Design (Thiết Kế Tham Số & Sinh Tự Động)

Có thể bạn quan tâm: Bếp Đối Diện Cầu Thang: Phân Tích Chi Tiết Về Phong Thủy, Giải Pháp Hóa Giải & Xu Hướng Thiết Kế 2026

• Sử dụng Grasshopper (Rhino) hoặc iLogic (Inventor) / FeatureScript (Onshape) để tạo ra hàng trăm biến thể bàn ghế từ 1 file master.
• Ví dụ: Nhập input: Table_Length=1800..3000, Leg_Type=Tapered, Hairpin, Box, X-Frame, Top_Shape=Rect, Rounded_Rect, Ellipse, Organic -> Script tự sinh ra bản vẽ CNC, BOM, Render cho từng cấu hình. Giảm thời gian thiết kế đơn hàng custom từ 4h xuống 15 phút.

7.3. Kết Hợp Đa Vật Liệu (Hybrid/Mixed Materials) – “New Classic”

• Gỗ + Kim loại (Thép/Inox/Alu): Chân bàn kim loại mỏng, tinh tế (Laser cut, CNC bending, Welding) + Mặt bàn gỗ tự nhiên dày. Bản vẽ phải quản lý hệ số giãn nhiệt khác nhau (Khoảng lắp expansion gap 2-3mm quanh lỗ vít gắn mặt bàn gỗ vào khung thép).
• Gỗ + Đá/Đá nhân tạo (Sintered Stone/Quartz/Marble): Mặt bàn đá mỏng (6-12mm) dán lên lõi gỗ nhẹ (Honeycomb/Alu frame). Bản vẽ vẽ chi tiết khung hạ (Subframe), keo dán chuyên dụng (Epoxy/MS Polymer), lỗ thoát hơi (Vent holes).
• Gỗ + Kính cường lực / Acrylic: Chi tiết khe kẹp (U-channel), đệm silicone, vị trí đai an toàn.

7.4. Công Nghệ Số & Trải Nghiệm Khách Hàng (Digital Twin & CX)

• Digital Twin (Bản sao số): Bản vẽ 3D BIM/CAD trở thành Digital Twin của sản phẩm. Quét QR code trên sản phẩm thành phẩm -> Xem lịch sử sản xuất, vật liệu, hướng dẫn bảo quản, bảo hành, tùy chọn đổi màu sơn sau 5 năm.
• Cấu hình trực tuyến (Online Configurator): Khách hàng tự thiết kế bàn ghế trên web (Chọn kích thước, chân, mặt, màu, phụ kiện) -> Hệ thống tự động sinh bản vẽ sản xuất (CAD/CAM) + BOM + Báo giá + Render AR -> Gửi thẳng ERP xưởng. Đây là mô hình “Design-to-Make” tự động hóa hoàn toàn năm 2026.

7.5. Sức Khỏe & An Toàn (Health & Safety First)

• Không khí trong nhà (IAQ): Bản vẽ ghi chú bắt buộc: “Vật liệu đạt chuẩn CARB Phase II / E0 / ENF (Formaldehyde ≤ 0.025 mg/m³)”. “Sơn base nước (Water-based) VOC < 50g/L”. “Keo dán cạnh PUR không solvent”.
• An toàn trẻ em: Góc bo tròn R≥3mm cho tất cả cạnh tiếp xúc. Khóa cửa/mổ tủ mềm (Soft-close) bắt buộc. Không khe hẹp 5-12mm (kẹp ngón tay). Chống ngửa tủ/bàn (Anti-tip kit) vẽ rõ vị trí đinh vào tường.

8. Lỗi Thường Gặp Trên Bản Vẽ & Cách Khắc Phục (Lessons Learned 2026)

Lỗi	Hậu quả	Giải pháp trên bản vẽ 2026
Quên trừ độ dày cạnh dán (Edgebanding)	Mặt bàn dày 20mm -> Vẽ 20mm -> Ép cạnh 1mm -> Thành phẩm 22mm -> Không khớp khung chân.	Quy tắc: Kích thước trên bản vẽ kỹ thuật = Kích thước thành phẩm (Finished size). Layer gia công CNC tự động bù trừ (Compensation) dựa trên thông số vật liệu trong thư viện.
Lỗ khoan hệ 32 lệch tâm / Không đối xứng	Cánh cửa không đóng khít, kệ nghiêng, khóa không vào lỗ.	Constraint/Parametric: Định nghĩa gốc tọa độ (Origin) tại góc dưới trái tấm. Tất cả lỗ hệ 32 được tính toán từ gốc này bằng công thức. Check “Mirror” cho cánh Left/Right.
Không vẽ hướng vân gỗ (Grain Direction)	Mặt bàn vân ngang, cánh tủ vân dọc -> Thẩm mỹ kém, gỗ dễ cong vênh khác hướng.	Attribute Grain_Dir trên mọi Part. Hiển thị mũi tên vân trên bản vẽ 2D (Layer GRAIN_DIR). Nesting software tối ưu hướng vân.
Thiếu khoảng lắp phụ kiện (Hardware Clearance)	Tay nắm va chạm khung, khóa drawer va chân bàn, ổ cắm va khay bàn phím.	Clash Detection trong CAD: Chèn model 3D phụ kiện thực tế (tải từ 3D ContentCentral, BIMobject, web nhà cung cấp) vào assembly -> Chạy Interference Check.
BOM sai số lượng / thiếu phụ kiện	Dừng dây chuyền, chờ nhập hàng, tăng chi phí.	BOM tự động từ Assembly (iLogic/DriveWorks/TopSolid BOM). Checklist “Kit Hardware” cho từng loại sản phẩm (VD: Kit bàn nâng hạ: Khung + Bộ điều khiển + Cáp + Vít + Chân điều chỉnh + Hộp bật cắm).
File CNC lỗi (Open contour, Double line, Self-intersect)	Máy cắt sai, dao gãy, hỏng tấm gỗ.	QC File CNC trước khi gửi máy: Dùng phần mềm kiểm tra (DXF Cleaner, CADdoctor, hoặc macro AutoCAD/Lisp) -> OVERKILL, JOIN, CLOSE, SIMPLIFY. Xuất file test cắt mẫu (Test cut) trên tấm mdf rẻ.

9. Mẹo “Pro” Cho KTS & Kỹ Sư Bản Vẽ Năm 2026

1. Xây dựng Thư viện chuẩn (Company Library) – Đầu tư một lần, dùng mãi mãi:

   • Block/Dynamic Block (AutoCAD) / Family (Revit) / Component (SketchUp) / iPart/iAssembly (Inventor) / Macro (TopSolid) cho: Chân bàn tiêu chuẩn, Hệ khóa drawer (Blum Tandembox 30/40/50/60kg), Hệ cánh cửa (Clip top Blumotion), Hệ nâng hạ (Lift systems), Chân điều chỉnh, Hộp bật cắm phổ biến.
   • Mỗi item có gắn sẵn: Metadata (PartNumber, Supplier, Cost, Weight, Material, Finish, CNC_Ops, 3D Model_LOD200, 2D Symbol_LOD100).

2. Sử dụng Template (Mẫu) Dự Án Chuẩn Hóa:

   • Layer standard (ISO 13567 / AIA CAD Layer / Công ty tự định nghĩa).
   • Text Style, Dimstyle, Table Style (BOM table), Title Block (Khung tên) có Attribute tự động điền: Project Name, Drawing No, Rev, Date, Drawn/Checked/Approved, Scale, Sheet Size (A3/A2/A1).
   • Viewport setup sẵn: Model Space 1:1, Layout Viewports 1:10, 1:20, 1:50, 1:100.

3. Quản Lý Phiên Bản (Revision Control) Nghiệp Dụ:

   • Không bao giờ ghi đè file cũ. Quy tắc: PrjName_Item_DrawingType_Rev##_YYYYMMDD.dwg (VD: HTC_Table01_ShopDwg_R03_20260520.dwg).
   • Cloud Revision (Đám mây sửa đổi) + Revision Table trên bản vẽ: Rev | Date | Description | By | Appr.
   • Sử dụng Autodesk Construction Cloud (ACC), BIM 360, Trimble Connect, Google Drive/OneDrive với version history hoặc PDM/PLM (Vault, Teamcenter, 3DEXPERIENCE) cho team lớn.

4. Học Lập Trình Tự Động Hóa (Automation Scripting):

   • AutoLISP / VBA / .NET (C#) cho AutoCAD/Inventor.
   • Python (pyRevit, RhinoInside, CadQuery, Build123d) cho Revit/Rhino/Standalone.
   • FeatureScript cho Onshape.
   • Ví dụ: Script 1 click: “Tạo bản vẽ CNC cho toàn bộ bộ phận trong Assembly -> Đặt tên file theo PartNumber -> Xuất DXF + CSV BOM -> Nén zip -> Gửi Telegram/Email cho CNC Operator”.

5. Kỹ Năng Mềm – Giao Tiếp Kỹ Thuật (Technical Communication):

   • Không chỉ “vẽ đẹp”, phải “vẽ hiểu”. Thêm Note (Ghi chú) rõ ràng, tiếng Việt có dấu + Anh (nếu xuất khẩu).
   • Sử dụng Callout/Bubble trỏ đến chi tiết, tránh ghi chữ lẫn vào đường nét kích thước.
   • Luôn in thử (Plot to PDF) kiểm tra: Font có thiếu không? Lineweight có thấy không? Scale in 1:1 trên A3/A4 có đọc được không?

10. Checklist Cuối Cùng Trước Khi Xuất Bản Vẽ “Ra Xưởng” (Pre-Release Checklist 2026)

In checklist này, dán tại bàn làm việc KTS/Kỹ sư. Tích xong mới được Release.

• Thông tin dự án: Tên dự án, Mã dự án, Khách hàng, Địa chỉ lắp đặt đúng trên Khung tên (Titleblock) tất cả trang.
• Phiên bản: Số Rev đúng, Cloud revision bao quanh vùng sửa, Bảng rev (Revision table) cập nhật đầy đủ.
• Kích thước tổng (Overall): Đối chiếu với bản vẽ Kiến trúc/MEP/Site Survey (Point cloud) -> KHỚP TUYỆT ĐỐI.
• Kích thước chi tiết: Tổng = Tổng các phần. Dải công chênh (Tolerance) ghi rõ: ±0.2mm (CNC), ±1.0mm (Hand/Assembly).
• Hệ thống kết cấu: Đã kiểm tra Clash Detection (Va chạm) giữa tất cả bộ phận (Gỗ-Gỗ, Gỗ-Kim loại, Gỗ-Phụ kiện).
• Phụ kiện (Hardware): Đã chọn model cụ thể, có model 3D chính xác trong Assembly, lỗ khoan khớp 100% catalogue nhà sản xuất (Blum/Hafele/Hettich/DTC…).
• Vật liệu & Hoàn thiện: Mỗi Part đã gán Material ID. Bảng vật liệu (Material Schedule) liệt kê: Tên, Nhà cung cấp, Mã màu, Độ dày, Cạnh dán, Sơn, Khối lượng.
• Hướng vân gỗ: Đã chỉ định (Attribute/Mũi tên) trên 100% bộ phận có mặt ngoài (Visible faces).
• Cạnh dán (Edgebanding): Đã chỉ định loại, độ dày, màu cho từng cạnh của từng bộ phận (Top, Bottom, Left, Right, Inner/Outer curves).
• Sơn/Finishing: Mã màu (RAL/NCS/Pantone), Độ bóng, Hệ sơn (PU/NC/UV/Water/Oil), Vùng che (Masking), Yêu cầu đặc biệt (Anti-scratch, Anti-bacteria, Fire retardant).
• Bản vẽ CNC (Nesting/CAM):
  • File DXF/DWG/MPR sạch (Không open contour, double line, text rác).
  • Layer màu chuẩn máy (Cut/Drill/Groove/Engrave).
  • Đã chạy Nesting tối ưu (Yield > 92%).
  • Đã có file Label (QR/Barcode) mapping PartID -> Tấm gỗ -> Vị trí trên tấm.
• BOM (Bill of Materials): Xuất file Excel/CSV chuẩn ERP: PartID, Qty, Material, Dim(LxWxT), Weight, Cost_Est, Supplier, LeadTime.
• Bao bì & Vận chuyển: Kích thước kiện hàng (Packing dims) < Kích thước cửa thang máy/cửa chính cửa khách. Trọng lượng kiện < 50kg (1 người) hoặc < 100kg (2 người) / có móc hàn (Lifting lug) nếu nặng. Vẽ sơ đồ đóng gói (Packing drawing).
• Lắp đặt (Installation): Bản vẽ lắp ráp (Assembly drawing) có thứ tự bước (Step 1, 2, 3…), Moment vặn vít, Công cụ chuyên dụng cần mang theo.
• Pháp lý & Tiêu chuẩn: Đã ký duyệt (Approved) bởi: KTS Trưởng dự án -> Kỹ sư Kỹ thuật (Technical Lead) -> Khách hàng (Client Approval – có chữ ký/mail confirm).
• Backup & Lưu trữ: Lưu bản vẽ Native (CAD/Revit/Inventor…), PDF, DXF, IFC, STEP, Render, BOM vào thư mục dự án trên Server/Cloud theo cấu trúc thư mục chuẩn công ty.

11. Kết Luận: Bản Vẽ Là “Gen Di Truyền” Của Sản Phẩm Năm 2026

Năm 2026, bản vẽ thiết kế bàn ghế đã vượt ra khỏi ranh giới của “nghề vẽ kỹ thuật” truyền thống. Nó là tài sản dữ liệu kỹ thuật số (Digital Asset), là ngôn ngữ lập trình cho máy móc CNC, là hợp đồng cam kết chất lượng với khách hàng, và là nền tảng cho mô hình kinh doanh bền vững (Circular Economy).

Một bộ bản vẽ “chuẩn 2026” phải hội tụ 3 yếu tố:
1. Chính xác tuyệt đối (Precision): Dữ liệu đầu vào chính xác (Site survey 3D), công chênh chặt chẽ, parametric driven.
2. Giàu thông tin (Information-Rich): BOM, Material Spec, Finishing Spec, Hardware Spec, CNC Toolpath, Packing Info, Carbon Footprint – tất cả gắn liền với mô hình 3D.
3. Tự động hóa & Tích hợp (Automated & Integrated): Từ Concept -> Shop Drawing -> CNC Code -> ERP -> QC -> Digital Twin, luồng dữ liệu liền mạch, giảm thiểu can thiệp thủ công (Human error).

Đầu tư vào quy trình làm bản vẽ chuyên nghiệp, phần mềm phù hợp, thư viện chuẩn hóa và đào tạo nhân sự am hiểu cả Thiết kế (Design) + Kỹ thuật vật liệu (Material Science) + Gia công (Machining) + Quản lý dữ liệu (Data Management) là đòn bẩy quan trọng nhất để các doanh nghiệp nội thất Việt Nam nâng cao giá trị gia tăng, giảm hao hụt, rút ngắn lead-time và chinh phục khách hàng khắt khe nhất trong kỷ nguyên mới.

Hãy biến bản vẽ của bạn từ “tờ giấy hướng dẫn” thành “bộ gen số” điều khiển toàn bộ vòng đời sản phẩm bàn ghế.
