Trong bối cảnh ngành xây dựng Việt Nam đang chuyển dịch mạnh mẽ sang công nghệ tiền chế (Pre-engineered Steel Building – PEB) nhờ ưu điểm về tốc độ, chi phí và tính bền vững, bản vẽ nhà thép tiền chế đóng vai trò là “xương sống” quyết định thành bại của toàn bộ công trình. Đến năm 2026, yêu cầu về độ chính xác, tuân thủ quy chuẩn (TCVN, Eurocode, AISC) và khả năng tích hợp BIM (Building Information Modeling) đã được nâng cao đáng kể so với các năm trước.
Bài viết này tổng hợp đầy đủ kiến thức chuyên sâu, quy trình thực hiện, các lỗi thường gặp và xu hướng công nghệ mới nhất năm 2026 để chủ đầu tư, kỹ sư giám sát và đơn vị thi công nắm bắt chuẩn xác khi làm việc với hồ sơ bản vẽ thép tiền chế.
Có thể bạn quan tâm: Bảng Giá Vật Tư Thạch Cao 2026 Chi Tiết Nhất: Cập Nhật Mới Nhất, Xu Hướng & Kinh Nghiệm Mua Hàng Khôn Ngoan

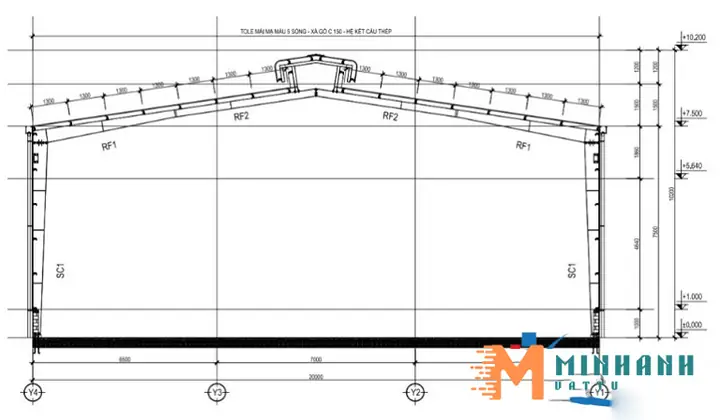

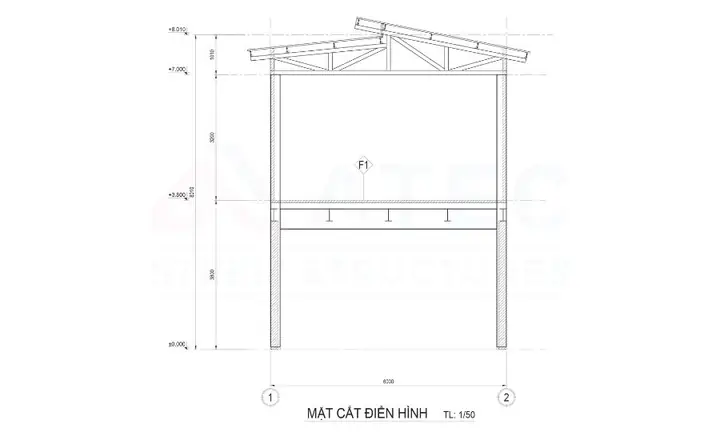

1. Bản Vẽ Nhà Thép Tiền Chế Là Gì? Phân Loại Theo Chức Năng Năm 2026
Khác với bản vẽ thi công bê tông cốt thép truyền thống, bản vẽ nhà thép tiền chế là tập hợp các bản vẽ kỹ thuật chi tiết hóa mọi bộ phận kết cấu thép (khung chính, khung phụ, vách, mái, kết nối) để đưa ra sản xuất tại xưởng và lắp ráp tại công trường.
1.1. Phân loại theo giai đoạn dự án (Cập nhật quy trình 2026)
| Loại bản vẽ | Mục đích | Đối tượng sử dụng chính | Đặc điểm năm 2026 |
|---|---|---|---|
| Bản vẽ Thẩm định / Khái niệm (Concept/Schematic) | Định hình sơ bộ, ước lượng vốn, xin phép xây dựng | Chủ đầu tư, Sở Xây dựng | Tích hợp mô hình 3D sơ bộ, phân tích năng lượng (Green Building). |
| Bản vẽ Kỹ thuật thi công (Shop Drawings / Erection Drawings) | QUAN TRỌNG NHẤT – Hướng dẫn sản xuất xưởng & lắp đặt hiện trường | Xưởng gia công, Đơn vị lắp đặt, Giám sát | Bắt buộc xuất file NC (Numerical Control) cho máy CNC, ký hiệu kết nối chuẩn AISC 360-22/TCVN 5575:2022. |
| Bản vẽ Hoàn công (As-built Drawings) | Lưu trữ, vận hành, bảo trì, cải tạo sau này | Chủ đầu tư, Quản lý cơ sở vật chất | Dạng Digital Twin (Bản sao số), liên kết QR code/IoT sensor trên cấu kiện. |

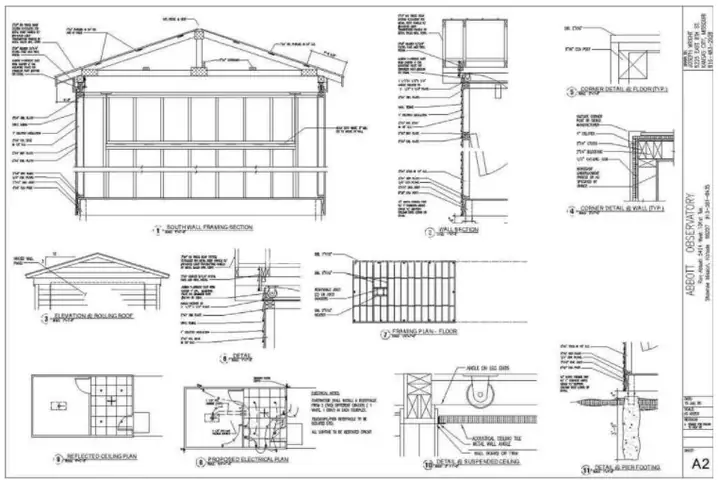

1.2. Cấu trúc bộ bản vẽ Shop Drawing tiêu chuẩn (Package Set)
Một gói bản vẽ hoàn chỉnh năm 2026 thường bao gồm các tập tin sau (định dạng DWG, PDF, IFC, NC1/CSV):
- General Notes & Design Criteria (Ghi chú chung & Tiêu chuẩn thiết kế): Tải trọng gió, động đất (theo TCVN 9381:2012/TCVN 10265:2014), loại thép (Q235B, Q345B, SS400), hệ sơn bảo vệ (ISO 12944), độ chịu lửa.
- Anchor Bolt Plan (Bản vẽ móng neo): Toạ độ tâm neo, độ cao móng, công差 cho phép (tolerance) theo AISC Code of Standard Practice.
- Framing Plan (Bản vẽ bố trí khung): Mái, sàn, kèo, dầm, cột. Chỉ số lưới (Grid), độ dốc mái, vị trí cửa sổ, cửa ra vào, skylight.
- Primary Member Drawings (Chi tiết cấu kiện chính): Cột, dầm, kèo. Bao gồm: Mặt cắt, chiều dài tổng, vị trí lỗ khoan, hàn, dập cong (camber), stiffener (càng cứng).
- Secondary Member Drawings (Chi tiết cấu kiện phụ): Cửi mái (purlin), dùng vách (girt), chống gió (bracing), kèo cửa. Thường là thép hình chữ C, Z, hộp.
- Connection Details (Chi tiết kết nối): Hàn (weld), bu lông cường độ cao (HSB/TC bolt), bu lông thường. Năm 2026: Ưu tiên kết nối bu lông HSB (High Strength Bolt) loại nén ma sát hoặc nén kéo để giảm hàn hiện trường.
- Sheeting & Cladding Layout (Bản vẽ bố trí tấm vách/mái): Tấm tôn, tấm sandwich (PU/PIR/Rockwool), phụ kiện chìm, flashing, mastic, ốc vít tự khoan.
- Accessories & Details (Phụ kiện): Cửa cuốn, cửa nhôm, kính, thoáng khí, mái hiên, rào chắn an toàn, thang leo bảo trì.
- Bill of Materials (BOM – Bảng thống kê vật liệu): Phân loại theo mã vật liệu (Material Grade), trọng lượng, diện tích sơn, số lượng ốc vít, mastic. Xuất trực tiếp ra ERP/MES của xưởng sản xuất.
2. Quy Trình Lập Bản Vẽ Nhà Thép Tiền Chế Chuyên Nghiệp (Workflow 2026)
Quy trình hiện đại năm 2026 không còn là “vẽ 2D -> in ra -> giao xưởng” mà là quy trình Model-based Design (Thiết kế dựa trên mô hình).
Bước 1: Thu thập dữ liệu đầu vào (Input Data)
- Bản vẽ kiến trúc (Architectural Drawings) mới nhất (đã duyệt).
- Báo cáo khảo sát địa chất (Geotechnical Report).
- Yêu cầu chủ đầu tư: Tải trọng treo (crane load), tải trọng sàn, yêu cầu chống cháy, thẩm mỹ, ngân sách.
- Mới 2026: Yêu cầu chứng chỉ Green Building (LOTUS, LEED, EDGE) -> Tính toán nhiệt, khí kín, carbon footprint.
Bước 2: Xây dựng Mô hình 3D & Phân tích kết cấu (3D Modeling & Analysis)
- Phần mềm chủ đạo: Tekla Structures, Advance Steel, SDS/2, Revit (Structure), Robot Structural Analysis, SAP2000, ETABS, Midas Gen.
- Quan trọng 2026: Kiểm tra va chạm (Clash Detection) giữa kết cấu thép – MEP (Điện, nước, PCCC) – Kiến trúc TRƯỚC KHI xuất bản vẽ chi tiết. Sử dụng Navisworks, Solibri hoặc BIM 360/ACC (Autodesk Construction Cloud).
Bước 3: Tối ưu hóa kết cấu & Kết nối (Optimization)
Có thể bạn quan tâm: Top Bản Vẽ Thiết Kế Nhà Cấp 4 Có Gác Lửng Đẹp, Tiện Nghi Nhất Năm 2026
- Tối ưu trọng lượng thép (Weight Optimization): Chọn tiết diện biến (tapered section) cho kèo/dầm, tiết diện hộp/hình H cho cột.
- Thiết kế kết nối chuẩn hóa (Standardized Connections): Thư viện kết nối (Connection Library) của Tekla/Advance Steel giúp giảm 30-40% thời gian vẽ chi tiết so với vẽ thủ công từng nút.
Bước 4: Xuất bản vẽ Shop Drawing & Dữ liệu sản xuất (Drawing & NC Data Generation)
- Tự động hóa xuất bản vẽ (Drawing Automation): Sử dụng Template, Clone, Drawing Rules.
- Xuất file NC (DSTV, NC1, KSS, CSV) cho máy cắt plasma/laser, máy khoan CNC, máy dập cong, máy saw (cưa). Đây là tiêu chuẩn bắt buộc năm 2026 để đảm bảo “Zero Error” từ xưởng.
- Xuất file IFC 4.3 cho phối hợp BIM.
Bước 5: Kiểm tra, Duyệt & Phát hành (QA/QC & Issuance)
- Kiểm tra nội bộ (Internal Check): Kiểm tra kích thước, ký hiệu, BOM, NC data.
- Kiểm tra chéo (Inter-disciplinary Check): Kết cấu vs MEP vs Kiến trúc.
- Duyệt bởi Ký chủ thiết kế (Lead Structural Engineer) & Chủ đầu tư/Giám sát.
- Phát hành theo hệ thống quản lý tài liệu (CDE – Common Data Environment): Viewpoint, Procore, Autodesk Docs, hoặc hệ thống nội bộ. Phiên bản kiểm soát (Revision Control) cực kỳ quan trọng: Rev A, B, C… hoặc P0, P1, C0, C1…
3. Các Tiêu Chuẩn & Quy Định Áp Dụng Tại Việt Nam (Cập Nhật 2026)
Việc lựa chọn tiêu chuẩn thiết kế và thi công trực tiếp ảnh hưởng đến an toàn và chi phí. Năm 2026, sự chuyển dịch từ TCVN sang Eurocode (EN) hoặc AISC đang diễn ra mạnh mẽ ở các dự án lớn, FDI.
| Lĩnh vực | Tiêu chuẩn Việt Nam (TCVN) | Tiêu chuẩn Quốc tế (Thường dùng song song) | Ghi chú 2026 |
|---|---|---|---|
| Thiết kế kết cấu thép | TCVN 5575:2022 (Thay thế TCVN 5575:2012) | Eurocode 3 (EN 1993-1-1, 1-3, 1-5, 1-8) | TCVN 5575:2022 gần như “Vietnamese Eurocode”. Dự án FDI bắt buộc EN. |
| Tải trọng & Hành động | TCVN 2737:1995 (Cũ), TCVN 9381:2012 (Gió), TCVN 10265:2014 (Động đất) | EN 1991 (Eurocode 1), ASCE 7-22 | Tải trọng gió/động đất theo TCVN mới nhất là bắt buộc pháp lý. |
| Vật liệu thép | TCVN 1765:2013 (Thép cuộn), TCVN 11971:2017 (Thép hình) | EN 10025-2 (S235, S275, S355, S460), ASTM A36, A572 Gr50 | Chứng nhận 3.1 (EN 10204) bắt buộc cho thép nhập/đại dự án. |
| Hàn | TCVN 7272:2003 (Quy trình), TCVN 7397:2004 (Kiểm tra) | ISO 3834 (Yêu cầu chất lượng hàn), AWS D1.1/D1.3 | Năm 2026: Yêu cầu WPS/WPQR theo ISO 3834-2/3 cho dự án quan trọng. |
| Kết nối bu lông | TCVN 5575:2022 Chương 10 | EN 1993-1-8, RCSC Specification (AISC) | Bu lông HSB: Hệ 10.9 (DIN 6914/EN 14399), Hệ 8.8 (ISO 4014/4017). |
| Bảo vệ bề mặt (Sơn) | TCVN 5575:2022 Phụ lục | ISO 12944 (Hệ sơn theo độ ăn mòn C1-C5), ISO 2063 (Kẽm nóng) | Môi trường biển/khí quyển công nghiệp (C4, C5) -> Hệ sơn Epoxy/PU/Kẽm nóng. |
| Thi công & Kiểm tra | TCVN 10215:2014 (Thi công thép), TCVN 10216:2014 (VTTT) | AISC 360/341, EN 1090-2 (Thi công xưởng) | EN 1090-2 (CE Marking) bắt buộc nếu xuất khẩu hoặc dự án EU funding. |
| Chịu lửa | TCVN 5575:2022, QCVN 06:2021/BXD | EN 1993-1-2, BS 476 | Sơn chịu lửa (Intumescent) tính theo độ dày film DFT (micron). |
Lưu ý quan trọng 2026: Đối với các dự án nhà máy, kho bãi, trung tâm thương mại quy mô lớn, việc áp dụng Eurocode (EN 1993) kết hợp TCVN 5575:2022 là xu hướng chung để đảm bảo tính quốc tế hóa, dễ dàng kiểm toán bởi các đơn vị tư vấn độc lập (Third-party Inspection) như Bureau Veritas, SGS, TUV Rheinland.
4. Phân Tích Chi Tiết Các Thành Phần Trên Bản Vẽ (Deep Dive)
Để đọc hiểu và kiểm tra bản vẽ thành thạo, bạn cần nắm vững “ngôn ngữ” của từng trang vẽ.
4.1. Bản vẽ Móng neo (Anchor Bolt Plan) – “Cái nết” của công trình
- Thông tin bắt buộc: Hệ trục tọa độ (Grid lines), mác cột (Column Mark), toạ độ X, Y tâm bu lông neo, độ cao móng hoàn thành (Top of Concrete – TOC), kích thước bu lông (Đường kính, chiều dài, đai cuốn, cốt thép neo).
- Công sai cho phép (Tolerance) theo AISC/TCVN 10215:
- Toạ độ tâm bu lông: ± 3mm (so với thiết kế).
- Độ cao TOC: ± 5mm.
- Độ nghiêng bu lông: ≤ 1/50.
- Năm 2026: Bản vẽ phải ghi rõ “Anchor Bolt Group” để xưởng sản xuất khung neo (template) gia công chính xác, tránh việc khoan móng bê tông sau đúc (tốn kém, yếu cấu trúc).
4.2. Bản vẽ Cấu kiện chính (Primary Members) – “Xương sống”
- Ký hiệu tiết diện: H300x150x6x9, Box 300x300x10x10, IPE 300, W12x65… Ghi rõ loại thép (Q345B / S355JR).
- Chi tiết quan trọng:
- Camber (Độ cong lên): Dầm/kèo thường dập cong trước để bù biến dạng tải trọng. Bản vẽ phải ghi giá trị camber tại giữa nhịp (mid-span).
- Stiffener (Càng cứng): Vị trí, kích thước, loại hàn (đầy đủ/đầy một bên). Càng cứng trụ cột (Column base stiffener), càng cứng nhịp kèo (Rafter haunch stiffener).
- Haunch (Mỏ cá/Nút khung): Khu vực ứng suất cao. Bản vẽ phải chi tiết đường cong dập, độ dốc mỏ cá, vị trí hàn nối dầm-kèo.
- Lỗ khoan (Bolt holes): Loại lỗ (Standard, Oversized, Short-slotted, Long-slotted). Mặc định 2026: Lỗ chuẩn (Standard) cho bu lông HSB nén ma sát; Lỗ dài (Slotted) cho khung phụ điều chỉnh.
4.3. Bản vẽ Kết nối (Connection Details) – “Khớp xương”
Đây là nơi dễ xảy ra lỗi nhất. Bản vẽ phải thể hiện rõ:
- Loại kết nối: Góc thép (Angle), Tấm nối (End plate), Tấm che (Splice plate).
- Bố trí bu lông: Khoảng cách tâm (Pitch), khoảng cách cạnh (Edge distance), số hàng bu lông. Tuân thủ EN 1993-1-8 Table 3.3/3.4.
- Loại hàn: Hàn dập (Butt weld – cần bevel), Hàn góc (Fillet weld). Kích thước chân hàn (a / throat thickness). Ký hiệu hàn theo ISO 2553 / AWS A2.4.
- Khối lượng hàn & Bu lông: Tóm tắt trên bản vẽ để xưởng chuẩn bị vật liệu.
4.4. Bản vẽ Khung phụ & Bố trí tấm (Secondary & Cladding)
- Cửi mái/vách (Purlin/Girt): Thép hình C, Z, Sigma. Chi tiết lỗ khoan cho ốc vít tự khoan (Self-drilling screw), lỗ neo cho dây cáp treo (nếu có).
- Hệ chống gió (Bracing): Xuyến mái (Roof bracing), xuyến vách (Wall bracing), xuyến cột (Column bracing). Quan trọng: Xuyến phải được thiết kế chịu lực dọc trục (Tension/Compression). Kết nối xuyến phải cho phép điều chỉnh độ dài (Turnbuckle/Threaded rod).
- Bố trí tấm (Sheeting Plan): Hướng đè tấm (Lap direction) theo chiều gió chủ đạo. Vị trí ốc vít (Fixing pattern): Vùng góc, rìa, trung tâm mái có mật độ ốc khác nhau (theo tính toán gió succion).
5. Top 10 Lỗi Thường Gặp Trên Bản Vẽ & Cách Khắc Phục (Lessons Learned 2026)
Có thể bạn quan tâm: Top Mô Hình 3D Nhà Cấp 4 Đẹp, Hiện Đại Nhất Năm 2026: Xu Hướng, Giá Thành & Kinh Nghiệm Chọn Mua Chuẩn Không Cần Chỉnh
Dựa trên dữ liệu sự cố từ các dự án năm 2024-2025, đây là 10 lỗi “hủy hoại” ngân sách và tiến độ:
| # | Lỗi thường gặp | Hậu quả | Giải pháp năm 2026 |
|---|---|---|---|
| 1 | Sai toạ độ móng neo / Không ghi công sai cho phép | Cột không dựng thẳng, phải cắt bu lông, gia cố phức tạp, chậm tiến độ. | Bắt buộc: Ghi Tolerance box trên bản vẽ. Yêu cầu kiểm tra móng neo bằng Total Station/3D Scanner TRƯỚC khi sản xuất cột. |
| 2 | Va chạm Kết cấu – MEP (Ống gió, Pipe, Cable tray cắt qua kèo/dầm) | Cắt cấu kiện tại hiện trường -> Mất an toàn, vi phạm thiết kế. | Bắt buộc Clash Detection (LOD 350-400) trước khi xuất Shop Drawing. Đặt quy tắc: “Không va chạm thì mới duyệt bản vẽ”. |
| 3 | Thiếu chi tiết kết nối nút kèo – dầm (Haunch) / Sai góc dập | Khung không khép kín, lỗ bu lông không khớp, hàn sai vị trí. | Sử dụng thư viện kết nối thông minh (Smart Connections) trong Tekla/Advance Steel. Check góc dập bằng mô hình 3D. |
| 4 | BOM sai số lượng / Thiếu phụ kiện (Mastic, ốc vít, flashing, nắp chụp cột) | Đặt hàng thiếu, chờ vật liệu, phát sinh chi phí vận chuyển gấp. | Xuất BOM tự động từ Model. Checklist “Package List” theo container/xe tải. |
| 5 | Không tính tải trọng treo (Crane load) / Tải trọng sàn đặc thù | Kết cấu bị biến dạng, rung lắc, không đạt an toàn. | Hội chẩn kỹ thuật (Design Review) với đơn vị vận hành nhà máy TRƯỚC khi thiết kế. |
| 6 | Sai quy cách thép / Sai loại thép trên bản vẽ so với BOM / Yêu cầu thực tế | Nhập sai vật liệu, không đủ độ bền, phải hủy toàn bộ lô thép. | Quy trình “3-Way Match”: Bản vẽ thiết kế <-> BOM <-> Đơn đặt hàng (PO) <-> Chứng nhận vật liệu (MTC 3.1). |
| 7 | Thiếu chi tiết chống cháy (Fire protection) / Sai độ dày sơn chịu lửa | Không cấp phép PCCC, phải tháo lắp sơn lại. | Ghi rõ等级 chịu lửa (R30, R60, R90…), loại sơn (Intumescent), độ dày DFT khô trên bản vẽ Primary Member. |
| 8 | Bố trí xuyến chống gió sai / Thiếu xuyến vách cuối / Xuyến mái | Khung bị bung ngang khi gió giật, sập nhà. | Kiểm tra lại hệ khung cứng (Moment frame) vs Khung xuyến (Braced frame). Xuyến phải liên tục từ mái xuống móng. |
| 9 | Hướng đè tấm tôn/sandwich ngược chiều gió / Thiếu mastic chìm | Rò rỉ nước mưa, hư hỏng hàng hóa, khiếu nại bảo hành. | Bản vẽ Cladding phải có mũi tên chỉ hướng đè (Lap direction), chi tiết flashing tại mũi tên, rìa mái, ốc thông gió. |
| 10 | Quản lý phiên bản (Revision) lộn xộn: Xưởng làm theo Rev C, hiện trường lắp theo Rev A | Lắp sai, tháo dỡ, tranh chấp hợp đồng. | CDE (Common Data Environment) bắt buộc. Chỉ có 1 nguồn sự thật (Single Source of Truth). In bản vẽ hiện trường có QR code link đến file mới nhất trên CDE. |
6. Xu Hướng Công Nghệ & Số Hóa Bản Vẽ Năm 2026
Năm 2026 đánh dấu bước ngoặt: Bản vẽ giấy (PDF/DWG) chỉ còn là “đầu ra” (Output), còn “nguồn sự thật” (Source of Truth) là Mô hình 3D & Dữ liệu.
6.1. BIM Level 2/3 & Digital Twin
- Yêu cầu bắt buộc: Các dự án nhà nước lớn, FDI, cao tầng yêu cầu BIM Level 2 (ISO 19650).
- Digital Twin: Mô hình As-built liên kết với cảm biến IoT (cảm biến rung, nhiệt, ứng suất) để giám sát sức khỏe kết cấu (SHM) suốt vòng đời công trình. Bản vẽ 2026 phải có attribute (thuộc tính) GUID/GlobalID duy nhất cho mỗi cấu kiện để liên kết Digital Twin.
6.2. Design for Manufacturing and Assembly (DfMA)
- Thiết kế ngay từ đầu để tối ưu hóa gia công xưởng (Manufacturing) và lắp ráp hiện trường (Assembly).
- Module hóa (Modularization): Chia nhà thành các Module 3D hoàn thiện tại xưởng (kết cấu + sàn + MEP + hoàn thiện) -> Vận chuyển -> Ghép nối tại nơi. Bản vẽ phải thể hiện giao diện kết nối Module (Module Interface).
6.3. Tự động hóa & AI trong Chi tiết hóa (Automated Detailing / AI)
- Tekla Open API / Grasshopper / Dynamo / Python Scripts: Tự động tạo bản vẽ, BOM, NC files từ mô hình.
- AI-assisted Connection Design: AI đề xuất loại kết nối tối ưu (nhẹ nhất, rẻ nhất, dễ lắp nhất) dựa trên lịch sử dữ liệu dự án cũ.
- Automated Drawing Review: Plugin AI check tự động: Trùng cột, thiếu kích thước, sai ký hiệu, vi phạm tiêu chuẩn.
6.4. Thép Xanh & Phân tích vòng đời (LCA – Life Cycle Assessment)
- Bản vẽ năm 2026 phải có dữ liệu EPD (Environmental Product Declaration) cho từng loại thép.
- Tối ưu hóa để giảm Embodied Carbon: Sử dụng thép tái chế cao (High recycled content), tiết diện tối ưu, giảm phế liệu xưởng (Nesting optimization).
6.5. Thép cao cường độ (HSS – High Strength Steel) S355, S460, S690 (QL690)
- Xu hướng dùng thép S460/S690 cho cột, kèo nhịp lớn để giảm trọng lượng 15-25%.
- Yêu cầu bản vẽ: Chỉ định rõ WPS cho thép cao cường (kiểm soát nhiệt độ giữa các lớp hàn, preheat, interpass temp), kiểm tra UT (Siêu âm) 100% vết hàn dập quan trọng.
7. Checklist Kiểm Tra Bản Vẽ Trước Khi Phát Hành (Pre-Issue Checklist 2026)
Dành cho Ký chủ thiết kế / Trưởng nhóm kết cấu / Giám sát viên:
A. Thông tin chung & Tiêu chuẩn
- Tên dự án, Mã dự án, Phiên bản (Rev), Ngày tháng đúng trên TẤT CẢ trang vẽ.
- General Notes đầy đủ: Tiêu chuẩn thiết kế (TCVN/EN/AISC), Loại thép, Hàn, Bu lông, Sơn, Tải trọng (Gió, Động đất, Crane, Sàn, Trời, Sống), Yêu cầu chịu lửa, Công sai cho phép.
- Hệ trục tọa độ (Grid) thống nhất trên mọi trang: Móng, Khung, Mái, Vách.
B. Kết cấu chính (Primary)
- Mác cột/kèo/dầm khớp giữa Framing Plan, Elevation, Member Detail, BOM.
- Tiết diện, loại thép, chiều dài tổng, camber ghi rõ.
- Nút cột chân (Base plate): Kích thước tấm, đai neo, lỗ khoan, grout thickness, stiffener.
- Nút kèo-dầm (Haunch): Độ dốc, chiều dài mỏ cá, stiffener, hàn dập (CJP – Complete Joint Penetration) có bevel đúng không?
- Nút nối dầm/dầm, cột/cột (Splice): Vị trí splice hợp lý (không ở giữa nhịp moment lớn), bu lông/hàn đủ sức.
C. Kết cấu phụ & Vách/Mái (Secondary & Envelope)
Có thể bạn quan tâm: Cách Thi Công Trần Thạch Cao Chuẩn Kỹ Thuật 2026: Quy Trình Chi Tiết, Lưu Ý Quan Trọng Và Bảng Giá Tham Khảo Mới Nhất
- Cửi mái/vách: Khoảng cách (spacing), định vị so với khung chính, lỗ khoan cho ốc/treo.
- Xuyến (Bracing): Đủ số lượng, vị trí, kết nối hai đầu (cho phép điều chỉnh), đường lực truyền về móng rõ ràng.
- Bố trí tấm: Hướng đè, loại tấm, độ dày, màu mã (nếu có), phụ kiện flashing, mastic, ốc vít (loại, khoảng cách).
- Cửa/Ngòi/Thoáng: Khung phụ quanh lỗ (Opening framing) đủ cứng, chi tiết flashing nước.
D. Kết nối (Connections) – Quan trọng nhất
- Mọi nút kết nối đều có trang chi tiết riêng (Connection Detail) hoặc tham chiếu tiêu chuẩn (Standard Connection Mark).
- Loại bu lông (HSB 10.9 / 8.8 / Black bolt), số lượng, đường kính, độ dài, số đai/đai lùi.
- Loại hàn (Fillet/CJP/PJP), kích thước chân hàn, chuỗi hàn (weld sequence) nếu hàn lớn.
- Khoảng cách bu lông, cạnh tấm thỏa mãn EN 1993-1-8 / TCVN 5575:2022.
- Kết nối cắt (Shear) vs Kết nối cứng (Moment) phân biệt rõ ràng.
E. Dữ liệu sản xuất (Fabrication Data)
- File NC (DSTV/NC1) đã test chạy trên máy CNC (hoặc simulate bằng phần mềm CAM).
- BOM (Bill of Materials) khớp 100% với Model 3D.
- Phân loại vật liệu theo Heat Number/Charge Number để truy xuất nguồn gốc (Traceability).
F. Phối hợp & Pháp lý
- Clash Detection Report: 0 Hard Clash (Kết cấu vs MEP vs Kiến trúc).
- Đã ký duyệt bởi Ký chủ thiết kế (Chữ ký số/Chữ ký mực + Mác đỏ).
- Đã gửi CDE, thông báo cho các bên liên quan (Xưởng, Thi công, Giám sát, Chủ đầu tư).
8. Ước Lượng Chi Phí Lập Bản Vẽ & Thời Gian Thực Hiện Năm 2026
Chi phí lập bản vẽ Shop Drawing (Chi tiết hóa) thường tính theo tấn thép (USD/ton hoặc VND/ton) hoặc m2 sàn.
| Loại công trình | Mức độ phức tạp | Chi phí tham khảo (VNĐ/Tấn thép) | Thời gian (Ngày/Tấn) | Ghi chú |
|---|---|---|---|---|
| Kho bãi, Nhà máy đơn giản (Simple Shed) | Thấp (Khoảng cách cột lớn, ít MEP) | 1.500.000 – 2.500.000 | 0.5 – 1.0 | Dùng thư viện kết nối chuẩn, tự động hóa cao. |
| Nhà máy sản xuất, Có cẩu (Crane), Sàn giữa | Trung bình | 2.500.000 – 4.000.000 | 1.0 – 1.5 | Tính toán mỏi, rung động, kết nối phức tạp, phối hợp MEP dày đặc. |
| Trung tâm thương mại, Thể thao, Cao tầng thép | Cao (Kiến trúc phức tạp, cong cong, tải trọng lớn) | 4.000.000 – 7.000.000+ | 1.5 – 3.0 | Yêu cầu BIM LOD 400, Digital Twin, thép cao cường, chịu lửa cao. |
| Dự án Xuất khẩu / Chuẩn EN 1090 | Rất cao | 5.000.000 – 10.000.000 | 2.0 – 4.0 | WPS/WPQR đầy đủ, ISO 3834, QC Plan, NDT Plan, Traceability toàn bộ. |
Lưu ý: Giá trên chỉ bao gồm thiết kế chi tiết & xuất bản vẽ/NC. Không bao gồm: Thiết kế khái niệm, tính toán kết cấu gốc, khảo sát, xin phép, giám sát thi công.
Yếu tố ảnh hưởng giá 2026:
- Yêu cầu BIM Level: LOD 300 vs LOD 400 chênh lệch 30-50% chi phí.
- Tốc độ (Fast-track): Làm gấp (Crash program) tăng 50-100% chi phí do tăng ca/ngoại包.
- Số lần sửa đổi (Revisions): Hợp đồng nên giới hạn số lần sửa đổi miễn phí (thường 2-3 lần), từ lần 4 tính phí riêng.
9. Lời Khuyên Cho Chủ Đầu Tư & Đơn Vị Thi Công Khi Chọn Đơn Vị Lập Bản Vẽ 2026
- Đừng chọn theo giá rẻ nhất (Lowest Bidder). Sai sót 1 lỗ bu lông trên bản vẽ tốn hàng trăm triệu đồng sửa chữa tại hiện trường. Hãy chọn đơn vị có Portfolio dự án tương tự, có Quy trình QA/QC rõ ràng, có Chứng chỉ ISO 9001, và quan trọng nhất là Khả năng xuất file NC & BIM (IFC).
- Yêu cầu dùng phần mềm chuyên nghiệp (Tekla / Advance Steel / SDS/2). Tránh các đơn vị vẽ 2D AutoCAD thuần túy cho dự án > 500 tấn. Vẽ 2D dễ sai sót, không xuất được NC, không kiểm tra va chạm được.
- Ký hợp đồng rõ ràng phạm vi (Scope):
- Ai cung cấp mô hình kiến trúc/MEP gốc (Revit/IFC)?
- Ai chịu trách nhiệm Clash Detection?
- Số lượng bản in giấy vs File điện tử.
- Thời gian phản hồi RFI (Request for Information) từ xưởng/thi công.
- Yêu cầu Bài kiểm tra năng lực (Competency Test) hoặc Pilot Project nhỏ trước khi ký hợp đồng lớn.
- Yêu cầu đơn vị lập bản vẽ có mặt tại xưởng (Fabrication Support) trong giai đoạn đầu sản xuất để xử lý các vấn đề phát sinh (RFI từ xưởng) ngay lập tức.
10. Kết Luận: Bản Vẽ Là Đầu Tư, Không Phải Chi Phí
Năm 2026, bản vẽ nhà thép tiền chế đã vượt ra khỏi khái niệm “bản vẽ hướng dẫn thi công”. Nó là gói dữ liệu kỹ thuật số (Digital Data Package) điều khiển trực tiếp dây chuyền sản xuất tự động hóa (CNC), điều phối logistics, quản lý chất lượng và là nền tảng cho Digital Twin vận hành.
Một bộ bản vẽ chuẩn xác, tuân thủ TCVN 5575:2022/Eurocode, được kiểm tra va chạm (Clash-free), xuất file NC đúng chuẩn và quản lý phiên bản trên CDE sẽ giúp chủ đầu tư:
- Tiết kiệm 5-10% trọng lượng thép nhờ tối ưu hóa tiết diện.
- Giảm 20-30% thời gian lắp đặt nhờ khớp nối chính xác, ít sửa chữa hiện trường.
- Loại bỏ gần như hoàn toàn rủi ro an toàn do lỗi thiết kế/kết nối.
- Đáp ứng xu hướng Xanh (Green Building) và Carbon Net Zero 2050.
Hãy đầu tư đúng chỗ, đúng người, đúng công nghệ cho giai đoạn “Lập bản vẽ Shop Drawing” – đó là chìa khóa vàng để dự án nhà thép tiền chế của bạn thành công trọn vẹn vào năm 2026 và những năm tiếp theo.
Bài viết được biên soạn dựa trên thực tế thi công, tiêu chuẩn Việt Nam (TCVN 5575:2022, TCVN 10215:2014…), tiêu chuẩn Quốc tế (Eurocode 3, AISC 360-22, EN 1090-2, ISO 3834, ISO 12944) và xu hướng công nghệ BIM/DfMA/AI áp dụng tại Việt Nam năm 2026.
