Chia Sẻ Bộ File CAD Nhà Cấp 4 3 Phòng Ngủ Đẹp, Chuẩn Kỹ Thuật Mới Nhất Năm 2026

Khi bước vào năm 2026, nhu cầu tìm kiếm file CAD nhà cấp 4 3 phòng ngủ chất lượng cao, chuẩn kỹ thuật và phù hợp với các quy hoạch mới đang tăng trưởng mạnh mẽ. Loại hình nhà cấp 4 (thường hiểu là nhà phố, nhà liền kề có mặt tiền từ 4m – 5m, diện tích sàn 50m² – 70m²) là giải pháp سكن tối ưu cho các gia đình trẻ, hộ gia đình có thu nhập trung bình tại các đô thị vệ tinh, khu dân cư mới hoặc vùng ven đô. Việc sở hữu sẵn một bộ bản vẽ kỹ thuật chi tiết, chính xác không chỉ giúp chủ đầu tư nắm vững tiến độ, chi phí mà còn là cơ sở pháp lý quan trọng cho thủ tục xin phép xây dựng.

Bài viết này sẽ tổng hợp, phân tích sâu và chia sẻ các thông tin kỹ thuật, xu hướng thiết kế, lưu ý khi sử dụng cũng như link tải (hoặc hướng dẫn lấy) bộ file CAD nhà cấp 4 3 phòng ngủ mới nhất năm 2026 để bạn tham khảo, áp dụng cho dự án của mình.

Có thể bạn quan tâm: Bảng Giá Sơn Trần Thạch Cao 2026 Chi Tiết Theo Hãng, Loại & Kinh Nghiệm Chọn Mua Đúng Chuẩn

1. Tổng Quan Về Mô Hình Nhà Cấp 4 3 Phòng Ngủ Trong Bối Cảnh Năm 2026

1.1. Định nghĩa và quy mô phổ biến

Năm 2026, khái niệm “nhà cấp 4” trong ngôn ngữ phổ thông của người dân và các kỹ sư thiết kế thường chỉ những ngôi nhà phố, nhà liền kề có:

• Mặt tiền: 4.0m – 5.0m (phổ biến nhất là 4m, 4.5m, 5m).
• Chiều sâu: 15m – 22m (tùy quy hoạch lô góc hay lô trong).
• Diện tích sàn 1 tầng: 50m² – 85m².
• Số tầng: Thường là 2 tầng, 3 tầng hoặc 2 tầng lửng, 3 tầng lửng. Năm 2026 xu hướng 3 tầng lửng (kết hợp sân thượng) đang “làm mưa làm gió” nhờ tối ưu diện tích sử dụng.

1.2. Chương trình chức năng tiêu chuẩn 3 phòng ngủ

Với diện tích mặt bằng hạn chế, việc bố trí 3 phòng ngủ (3 PN) đòi hỏi tư duy thiết kế “khoan thắt có độ”. Bộ file CAD năm 2026 chuẩn nhất thường đảm bảo:

• Tầng 1: Sảnh xe/phòng khách, bếp ăn, WC chung, 1 phòng ngủ (dành cho người già/khách) hoặc phòng thờ.
• Tầng 2: 2 phòng ngủ chính (Master bedroom có WC trong phòng + 1 phòng ngủ con/chung), WC chung, sảnh cầu thang, ban công tiền/hậu.
• Tầng 3 (nếu có): Phòng thờ, phòng giặt/sấy, phòng học/tập gym, sân thượng (có thể làm mái lạnh, trồng cây, đặt bể bơi mini).
• Tầng lửng (nếu thiết kế 2.5/3.5 tầng): Phòng kho, phòng máy điều hòa trung tâm, hoặc phòng ngủ thêm.

2. Cấu Trúc Chi Tiết Một Bộ File CAD Nhà Cấp 4 3 PN Chuẩn Năm 2026

Một bộ file CAD chuyên nghiệp, đủ tiêu chuẩn để xin phép xây dựng và thi công năm 2026 phải bao gồm đầy đủ các bản vẽ sau (thường được nén trong 1 file .zip hoặc thư mục riêng biệt):

2.1. Bản vẽ Kiến trúc (Architecture – Folder AR)

Đây là phần quan trọng nhất, thể hiện ý tưởng thiết kế và giải pháp không gian.

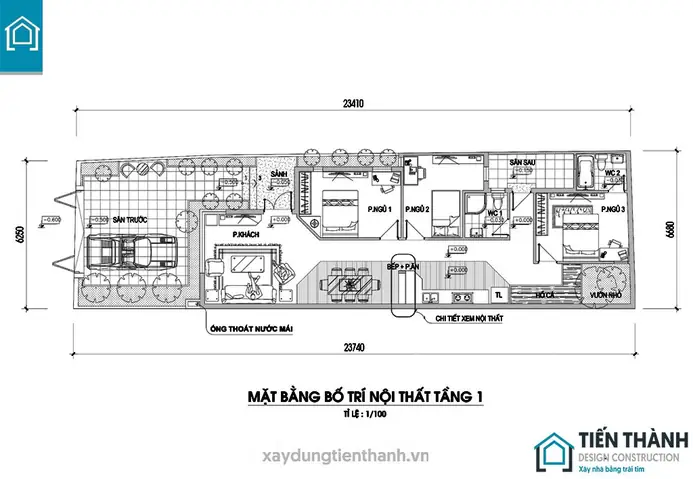

• Mặt bằng các tầng (Floor Plans): 1:50 hoặc 1:100. Rõ ràng kích thước cột, tường, cửa, kính, bậc thang, sàn, mái. Có chú thích vật liệu hoàn thiện (gạch, sơn, gỗ…).
• Mặt đứng (Elevations): 4 mặt đứng (Tiền, Hậu, Trái, Phải) tỷ lệ 1:100. Thể hiện hình khối, cửa sổ, mái, chaj, lan can, hệ thống thoát nước mặt đứng.
• Cắt ngang, cắt dọc (Sections): Ít nhất 2 cắt (1 ngang, 1 dọc) tỷ lệ 1:50. Thể hiện cao độ nền, trần, dầm, mái, bậc thang, kính cao tầng.
• Chi tiết kiến trúc (Details): Chi tiết cửa kính (hệ kính cường lực/kính lớp năm 2026), chi tiết lan can inox/kính, chi tiết mái tôn/mái ngói/mái bê tông, chi tiết chaj che nắng, chi tiết sàn ban công (độ dốc thoát nước 1-2%), chi tiết trần thạch cao/gypsum.

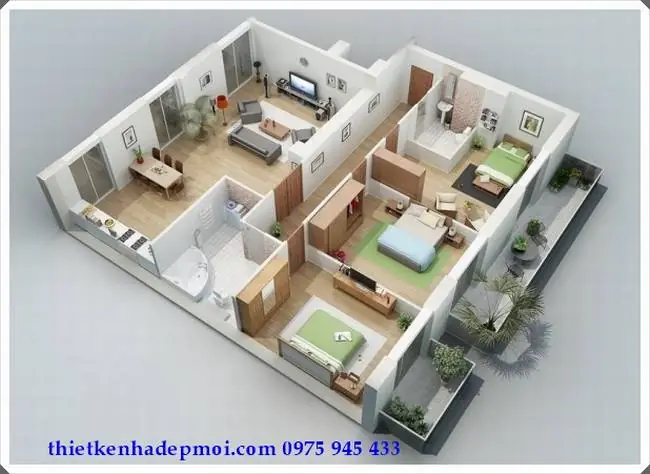

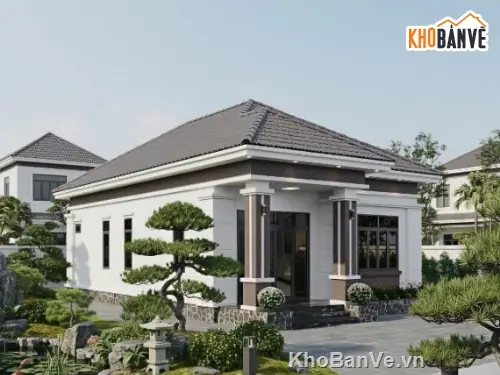

• Bản trình bày 3D (Perspectives): Màu hoặc trắng đen, nhìn từ góc người đi bộ và góc bay (Drone view).

2.2. Bản vẽ Cấu trúc (Structure – Folder ST)

Đảm bảo an toàn, tiết kiệm vật liệu (thép, bê tông) theo tiêu chuẩn TCVN 5574:2018 (đã cập nhật sửa đổi) và TCXDVN.

• Mặt bằng bố trí cột, dầm, tường cột các tầng.
• Mặt bằng bố trí thép sàn, dầm, cột, mái.
• Chi tiết cấu trúc: Chi tiết nean cột – dầm, dầm – sàn, chân cột, móng (móng đơn, móng dải, móng bè – phổ biến năm 2026 cho đất yếu là móng bè hoặc móng cọc khoan đùn).
• Bảng lượng thép, bê tông (BOQ Structure): File Excel đi kèm hoặc ghi trên bản vẽ.

2.3. Bản vẽ Điện – Nước (MEP – Folder ME/PL)

Năm 2026, tiêu chuẩn nhà thông minh (Smart Home) cơ bản đã phổ biến.

• Hệ thống điện: Mặt bằng bố trí đèn, ổ cắm, công tắc (điều khiển từ xa/app), bảng phân phối điện (APTB), đường dây kéo cáp, hệ thống chống sét, 접 địa. Tính toán tải điện cho máy lạnh, nước nóng, nồi từ, sạc xe điện (EV charger – xu hướng bắt buộc năm 2026).
• Hệ thống nước thoát: Mặt bằng bố trí đường ống nước sạch (PPR/PEX), nước thải (uPVC), nước mưa. Chi tiết hố ga, hố bùn, bể xử lý nước thải sinh hoạt (septic tank) hoặc kết nối hệ thống tập trung.
• Hệ thống PCCC (Phòng cháy chữa cháy): Theo QCVN 06:2021/BXD. Bố trí chững cứu hỏa, báo cháy tự động, đường thoát hiểm.

2.4. Bản vẽ Sanitary & Interior (Khung sàn, trần, tường – tùy chọn)

Các file CAD cao cấp năm 2026 thường kèm thêm:

• Mặt bằng phân lô gạch (Tile layout) – tránh cắt gạch nhỏ, thẩm mỹ.
• Mặt bằng trần thạch cao (Ceiling plan) – vị trí đèn downlight, quạt hút, điều hòa âm trần.
• Bố trí nội thất sơ bộ (Furniture layout) – giúp khách hàng hình dung ergonomics.

3. Top 5 Mẫu Nhà Cấp 4 3 Phòng Ngủ “Hot Trend” Năm 2026 (Có File CAD Tham Khảo)

Có thể bạn quan tâm: Bảng Giá Bột Trét Thạch Cao 2026 Mới Nhất: Chi Tiết Theo Hãng, Loại & Kinh Nghiệm Chọn Mua Chuẩn Không Cần Chỉnh

Dưới đây là 5 mẫu thiết kế đang được tìm kiếm, tải về và thi công nhiều nhất tại Việt Nam năm 2026. Mỗi mẫu phù hợp với một phân khúc địa chính và ngân sách riêng.

Mẫu 1: Nhà Phố Hiện Đại (Modern) Mặt Tiền 4m x Chiều Sâu 18m – 3 Tầng Lửng

• Đặc điểm nổi bật: Hiện đại, tối giản, sử dụng kính cường lực lớn mặt tiền, mái bằng có lan can kính/inox. Phù hợp lô trong, mật độ xây dựng cao.
• Chức năng:
  • T1: Sảnh xe (1 xe hơi + 2 xe máy), Khách, Bếp ăn, WC, Phòng ngủ 1 (Người già).
  • T2: Phòng ngủ Master (WC riêng, dressing), Phòng ngủ 2, WC chung, Ban công tiền.
  • T3: Phòng thờ, Phòng giặt, Sân thượng (Mái lạnh, cây xanh).
  • Lửng: Kho, Máy điều hòa VRV/VRF.
• Ưu điểm file CAD 2026: Chi tiết hệ kính khung nhôm hệ Europe (thermal break), giải pháp che nắng mái bằng ván Epitome/Aluminum composite, tính toán gió tự nhiên (cross ventilation) tối ưu.

Mẫu 2: Nhà Liền Kề Kiểu Pháp (Neoclassic) Mặt Tiền 5m x 20m – 3 Tầng

• Đặc điểm nổi bật: Sang trọng, đẳng cấp, cột trụ tròn/vuông装饰, mái ngói đỏ/đen hoặc mái bằng có rào ban công sành điệu. Phù hợp khu dân cư quy hoạch đồng bộ kiểu Pháp.
• Chức năng: Tương tự mẫu 1 nhưng sảnh xe rộng hơn, có thể làm 2 tầng hầm (nếu quy hoạch cho phép) hoặc nâng cao nền nhà.
• Ưu điểm file CAD 2026: Chi tiết装饰 hoa văn tường, cột (Cornice, Pilaster, Keystone) bằng GRC/Composite nhẹ, bền, chống nứt tốt hơn vữa truyền thống. Hệ thống thoát nước mặt đứng ẩn trong cột装饰.

Mẫu 3: Nhà Ống Hiện Đại (Tube House) Mặt Tiền 4m x 22m – 2 Tầng Lửng (Tối Ưu Chi Phí)

• Đặc điểm nổi bật: Dành cho lô đất sâu, hẹp, ngân sách hạn chế (dưới 3 tỷ VNĐ thô). Thiết kế “hở” tối đa: giếng trời (skylight), cửa sổ cao, cửa trượt kính 2 cánh.
• Chức năng:
  • T1: Xe, Khách – Bếp open plan, WC, Phòng ngủ 1.
  • T2: 2 Phòng ngủ, WC, Ban công hậu (giếng trời).
  • Lửng: Sân phơi, mái lạnh.
• Ưu điểm file CAD 2026: Giải pháp khung thép nhẹ (Light gauge steel) cho mái và tầng lửng giảm tải trọng móng. Hệ thống cửa kính thông gió tự động (auto vent) tích hợp cảm mưa.

Mẫu 4: Nhà Cấp 4 Góc (Corner Lot) 5m x 5m / 6m x 6m – 3 Tầng (View Đẹp 2 Mặt Tiền)

• Đặc điểm nổi bật: Tận dụng 2 mặt tiền thoáng gió, view đẹp. Thiết kế khối khối (massing) động, có thể lùi đẩy tạo ban công lớn góc.
• Chức năng: Linh hoạt chia làm 2 hộ độc lập (nhà cho con, nhà cho cha mẹ) hoặc 1 hộ lớn 4-5 PN. File CAD thường kèm giải pháp chia sẻ cầu thang, hệ thống điện nước độc lập.
• Ưu điểm file CAD 2026: Chi tiết kết nối 2 khối nhà (dilatation joint), giải pháp chống nước góc tường, mái che góc biến hình.

Mẫu 5: Nhà Xanh (Green House) – Tiêu Chuẩn LOTUS/EDGE Mặt Tiền 4.5m

• Đặc điểm nổi bật: Xu hướng bắt buộc năm 2026 cho các dự án quy mô lớn, nhưng áp dụng lẻ cũng rất hiệu quả. Mái xanh, vách xanh, hệ thống thu nước mưa tái sử, tấm cách nhiệt mái (PU/PIR), kính Low-E.
• File CAD kèm: Tính toán hiệu suất năng lượng (Energy simulation report), chi tiết mái xanh (drainage layer, substrate, vegetation), hệ thống tưới tự động.

4. Tiêu Chí Chọn Lọc File CAD Chất Lượng Năm 2026: Tránh “Mua Vỏ Chai”

Trên mạng năm 2026 full file CAD “free” hoặc “bán 50k – 200k” tràn lan. Để không bị “hại” khi đưa ra thi công, bạn hãy kiểm tra 5 tiêu chí “sống còn” sau:

4.1. Kiểm tra Layer & Block (Quy chuẩn Layering)

• File tốt: Layer đặt tên theo chuẩn ISO 13567 / AIA CAD Layer Guidelines (Ví dụ: A-WALL-FULL, A-DOOR, S-COLM, M-DUCT, E-LITE).
• File kém: Layer 0 (Zero) chứa hết mọi thứ, hoặc tên layer tiếng Việt không dấu (tuong, cot, den). Block cửa, cửa sổ, đồ nội thất không có attribute (thuộc tính) để thống kê số lượng.

4.2. Đơn vị đo lường (Units) & Scale

• Mở file -> gõ UNITS. Phải là Millimeters (mm) hoặc Meters (m). Tuyệt đối không phải Inches/Feet.
• Kiểm tra DIMSTYLE: Chú thích kích thước phải đúng thực tế (ví dụ cột 200×400 thì dim phải ghi 200, 400 chứ không phải 20, 40 hay 2000, 4000).

4.3. Sự liên kết giữa các chuyên ngành (Coordination/Clash Detection)

• Năm 2026, file CAD 2D vẫn phổ biến nhưng yêu cầu đồng bộ tọa độ gốc (0,0,0) và cột mốc lưới (Grid) giữa Kiến trúc – Cấu trúc – MEP.
• Test nhanh: Bật lớp Cấu trúc (Cột, Dầm) chồng lên Kiến trúc (Tường, Cột). Cột KT phải trùng tâm cột CS. Dầm không được chạm trần phòng (clear height >= 2.8m – 3.0m).

4.4. Tuân thủ Quy hoạch & Tiêu chuẩn Việt Nam (TCVN/QCVN)

• Khoảng cách an toàn: File phải thể hiện đường đỏ, ranh giới đất, khoảng cách lùi đường, lùi hàng xóm theo quy hoạch 1/500 của địa phương.
• Cao độ: Mặt bằng nền 1 so với đường đường/đất tự nhiên (thường +0.3m đến +0.5m).
• PCCC: Có đường thoát hiểm, cửa thoát hiểm mở ra ngoài, chiều rộng cầu thang >= 1.1m (nhà cao 층), ban công thoát hiểm.

4.5. Bản vẽ Chi tiết thi công (Construction Details)

• File “bán hàng” thường chỉ có mặt bằng, mặt đứng. File chuyên nghiệp phải có folder Details với ít nhất 20-30 sheet chi tiết: Nút cột-dầm, móng, mái, cửa, sàn, trần, lan can, chaj, giếng trời, hố thang máy (nếu có).

5. Quy Trình Xử Lý File CAD Trước Khi Đưa Ra Thi Công (Workflow 2026)

Có thể bạn quan tâm: Bảng Giá Đóng Lắp Trần Nhà Năm 2026: Chi Tiết Theo M², Loại Vật Liệu & Quy Trình Thi Công Chuẩn

Đừng vội đưa file in ra cho thợ xây ngay. Hãy thực hiện quy trình sau để tiết kiệm hàng chục triệu đồng chi phí phát sinh:

Bước 1: Dọn dẹp file (Purge & Audit)

• Gõ AUDIT -> Y (Sửa lỗi database).
• Gõ PURGE -> All -> Purge All (Xóa layer, block, linetype, dimstyle rác không dùng đến). Làm 3-4 lần cho đến khi “0 objects purged”.
• Gõ OVERKILL -> xóa các đường trùng, chồng chéo nhau.

Bước 2: Kiểm tra đồng bộ tọa độ (Coordinate Check)

• Xác định điểm gốc (0,0) tại mốc địa chính hoặc góc ranh đất.
• Kiểm tra tất cả các file xref (Kiến trúc, Cấu trúc, MEP) có cùng một hệ tọa độ không. Dùng XREF -> Overlay hoặc Attach tùy mục đích.

Bước 3: Tách layer in ấn (Plot Style – CTB/STB)

• Năm 2026 chuẩn in PDF/DWG để nộp cấp phép hoặc in bản vẽ thi công A0/A1.
• Thiết lập Page Setup Manager: Paper size A0 (841×1189) hoặc A1 (594×841).
• Plot Style: monochrome.ctb (trắng đen) hoặc Grayscale.ctb (xám) cho bản vẽ kỹ thuật. Màu sắc chỉ dùng cho bản trình bày 3D/Render.

Bước 4: Xuất bản vẽ theo Set (Sheet Set Manager – SSM)

• Tạo Sheet Set (.dst) quản lý toàn bộ bản vẽ.
• Tự động đánh số trang, cập nhật title block (Khung tên) thông tin: Tên chủ đầu tư, Địa chỉ, Tên dự án, Tỷ lệ, Ngày vẽ, Ký tên người lập/kiểm tra/phê duyệt.
• Xuất batch ra PDF (Publish) hoặc DWFx để gửi cho các bên liên quan.

Bước 5: Handover cho thi công (BIM 360 / Autodesk Construction Cloud – ACC)

• Năm 2026, các chủ đầu tư thông minh không còn gửi file qua Zalo/Email. Hãy upload lên Autodesk Construction Cloud (ACC) hoặc BIM 360 Docs.
• Phân quyền: Kiến trúc sư (Admin), Giám sát (View/Comment), Thầu chính (Download/Markup), Chủ đầu tư (View).
• Mọi thay đổi (Revision) đều có lịch sử, version control, tránh thi công theo bản vẽ cũ (Revision Cloud + Revision Tag bắt buộc).

6. Chi Phí Thiết Kế & Mua File CAD Năm 2026: Bảng Giá Tham Khảo

Lưu ý: Giá dưới đây là mức giá thị trường trung bình năm 2026 tại Việt Nam (VNĐ), tùy độ phức tạp, địa điểm, uy tín đơn vị.

Gói dịch vụ	Phạm vi	Giá tham khảo (VNĐ)	Đối tượng phù hợp
Mua file CAD có sẵn (Stock)	Chỉ file .dwg (Kiến trúc + Cấu trúc cơ bản), không chỉnh sửa, không bảo hành thi công.	1.500.000 – 5.000.000	Hộ gia đình tự quản lý, thầu xây nhỏ, tham khảo layout.
Thiết kế trọn gói (Basic)	Kiến trúc + Cấu trúc + Điện Nước (2D), xin phép xây dựng, bản vẽ thi công. Không có 3D render, không giám sát.	30.000.000 – 60.000.000	Nhà 2-3 tầng, mặt tiền 4-5m, đất nền dự án hoặc quy hoạch có sẵn.
Thiết kế trọn gói (Premium/Full)	Full 2D + 3D Render/Walkthrough + Bố trí nội thất + BQTL (Bộ lượng ước tính) + Hỗ trợ xin phép + Giám sát kỹ thuật định kỳ.	80.000.000 – 150.000.000+	Chủ đầu tư muốn yên tâm, nhà phức tạp, đất yếu, yêu cầu Smart Home, Green Building.
Thiết kế BIM (Revit/ArchiCAD)	Mô hình 3D thông tin (LOD 300-350), xuất tự động bản vẽ 2D, clash detection, quản lý thi công 4D/5D.	120.000.000 – 300.000.000+	Dự án lớn, nhà xưởng, chung cư mini, hoặc chủ đầu tư chuyên nghiệp.

💡 Mẹo tiết kiệm năm 2026: Nhiều đơn vị thiết kế uy tín (như KTS Nguyễn Văn A, Công ty TNHH KTS B, các studio KTS freelancer top Upwork/Freelancer.vn) đang bán bộ file CAD mẫu “mở” (Open source) giá 2-3 triệu/bộ. Bạn mua để tham khảo layout, cấu trúc, chi tiết rồi thuê KTS địa phương chỉnh sửa theo đất, quy hoạch riêng. Cách này giảm 50-70% chi phí thiết kế trọn gói.

7. Các Lỗi Thường Gặp Khi Sử Dụng File CAD Mẫu & Cách Khắc Phục

Lỗi 1: “Copy y hệt file mẫu mà không kiểm tra địa chất đất”

• Hậu quả: Móng nhà lún, nứt tường, tiền mất tật mang.
• Khắc phục: BẮT BUỘC khoan thử đất (Ít nhất 2 móng/100m²) trước khi thiết kế móng. File CAD mẫu thường thiết kế móng đơn/dải cho đất tốt (Đất cứng, N > 15). Đất yếu (Bùn, Sét mềm, N < 4) phải đổi sang móng bè, móng cọc, móng Radier.

Lỗi 2: Bỏ qua giải pháp chống nước mái, sân thượng, WC

• Hậu quả: Rò rỉ nước sau 1-2 năm, hỏng sơn, nứt bê tông, tranh cãi với hàng xóm.
• Khắc phục: File CAD năm 2026 phải có chi tiết Màng chống nước 2 lớp (Polyurethane/Polyurea) cho mái bằng, sân thượng, WC. Yêu cầu KTS ghi rõ quy trình thi công chống nước trên bản vẽ (Note: “Thi công chống nước theo TCVN 4691:2018, kiểm tra ngập nước 24h trước khi làm lớp bảo vệ”).

Lỗi 3: Hệ thống điện nước “vẽ cho đẹp”, thi công “đâu ra đó”

• Hậu quả: Ống điện cong queo, khó kéo dây; ống nước uốn lượn gây giảm áp lực, kẹt rác; va chạm ống điện – ống nước – dầm cột.
• Khắc phục: Yêu cầu KTS vẽ Mặt bằng phối hợp (Coordination drawing) tỷ lệ 1:50 thể hiện cả dầm, ống điện, ống nước, khung điều hòa trên một mặt bằng. Năm 2026 dùng phần mềm Navisworks/Revit để Clash Detection trước khi in bản vẽ thi công.

Lỗi 4: Thiếu chi tiết kết nối cửa kính – Tường – Mái (Details)

Có thể bạn quan tâm: Bảng Giá Làm Trần Thạch Cao Vinh Tuong 2026: Chi Tiết Theo M², Gói Thi Công & Xu Hướng Mới Nhất

• Hậu quả: Thấm nước quanh khung cửa, gió lùa, tiếng ồn.
• Khắc phục: File CAD phải có chi tiết 1:10 hoặc 1:5 cho: Nút khung cửa dưới (có khe thoát nước, lót cao su EPDM), Nút khung cửa trên (chaj che mưa, khe thông gió), Nút mái – tường parapet (flashings inox/alu).

8. Xu Hướng Thiết Kế Nhà Cấp 4 Năm 2026 Ảnh Hưởng Tới File CAD

Nắm bắt xu hướng để chọn file CAD “đời mới”, không bị lỗi mốt sau 2-3 năm:

1. Smart Home Chuẩn Matter/Thread: File điện phải có bố trí Gateway, Module thông minh (Sonoff, Aqara, Tuya, Apple HomeKit certified), dây trung tính (Neutral) tại mọi vị trí công tắc. Chuẩn bị sẵn infrastructure cho Robot hút bụi, rèm tự động, khóa vân tay/mặt.
2. Sạc xe điện (EV Charger) tại nhà: Tầng 1/Sân xe BẮT BUỘC dự trữ cáp điện 3 pha 6mm2/10mm2 (tùy công suất 7kW – 22kW) từ APTB đến vị trí sạc, có breaker chuyên biệt (RCBO type A/EV). Năm 2026 xe điện phổ biến, thiếu này là lỗi thiết kế lớn.
3. Kính cách nhiệt Low-E / Double Glazing: File CAD chi tiết cửa phải ghi rõ: “Kính cường lực 2 lớp 6A6/6A8/8A8 Low-E, khung nhôm thermal break”. Loại kính đơn 5-6mm năm 2026 đã lỗi thời cho nhà cấp 4 muốn tiết kiệm điện điều hòa.
4. Mái lạnh (Cool Roof) & Mái xanh: Mặt bằng mái phải có độ dốc >= 3-5%, lớp cách nhiệt (XPS/PIR/PU phun) dày >= 50mm, lớp chống nước trên cùng. File CAD thể hiện chi tiết lớp lớp (Layer cake).
5. Không gian linh hoạt (Flexible Space): Phòng ngủ tầng 1 có thể làm phòng làm việc/Văn phòng/Phòng khách. File CAD nên vẽ option 2: Bố trí giường vs Bố trí bàn làm việc.
6. Vật liệu tiền chế (Precast/Modular): Một số file CAD năm 2026 đã chuyển sang chi tiết kết nối dầm cột tiền chế (Socket connection, Grout sleeve) để rút ngắn thời gian thi công xuống 3-4 tháng.

9. Hướng Dẫn Tải Và Sử Dụng File CAD Mẫu An Toàn Năm 2026

⚠️ CẢNH BÁO QUAN TRỌNG: Bài viết này KHÔNG CUNG CẤP LINK TẢI TRỰC TIẾP file .dwg/.zip (do chính sách bản quyền, an toàn mạng và việc file cần cập nhật liên tục). Dưới đây là cách bạn tự tìm và lấy file an toàn, hợp pháp năm 2026:

Cách 1: Tải từ các kho dữ liệu uy tín (Có bản quyền/Community)

• GrabCAD (grabcad.com): Tìm từ khóa “4m x 18m townhouse 3 bedrooms 2026”, “narrow house cad”, “vietnam row house dwg”. Lọc theo năm upload 2025-2026. Check comment, like, download count.
• Cadblocksfree / Cadblocksdownload / BiblioCAD: Kho block và bản vẽ mẫu quốc tế. Cần chỉnh sửa đơn vị (mm/m) và quy chuẩn Việt Nam.
• Thư viện KTS Việt Nam (ktsvn.vn, kientrucviet.vn, diaoconline.com): Diễn đàn, nhóm FB “Cộng đồng Kiến trúc sư Việt Nam”, “Chia sẻ file CAD kiến trúc”. Tìm bài viết có tag Share 2026, Full set, Có bản vẽ cấu trúc.

Cách 2: Mua bản quyền file mẫu tại các Studio KTS uy tín (Khuyên dùng)

• Tìm kiếm Google/Facebook: “Bán file cad nhà cấp 4 3pn 2026”, “File cad nhà phố 4×18 full bản vẽ”.
• Tiêu chí chọn người bán:
  • Có website/Fanpage chuyên nghiệp, số điện thoại, địa chỉ rõ ràng.
  • Cung cấp Video lướt qua toàn bộ layout (Walkthrough file CAD) trước khi mua.
  • Cam kết hỗ trợ sửa lỗi file (Layer, Scale, Font) trong 1-3 ngày sau mua.
  • Có hóa đơn đỏ/điện tử (để kê khai chi phí nếu bạn là doanh nghiệp).

Cách 3: Thuê KTS Freelancer vẽ mới theo yêu cầu (Tối ưu nhất)

• Nền tảng: Upwork, Freelancer.com, Kientrucviet.vn (Mục thuê vẽ), TopCV, VietnamWorks.
• Yêu cầu rõ ràng: “Vẽ full bản vẽ KTs + CT + ĐN cho nhà cấp 4 mặt tiền 4.5m x 19m, 3 tầng lửng, 3 PN, phong cách Hiện đại, đất loại II, xin phép xây dựng huyện X, tỉnh Y. Ngân sách thi công 2.5 tỷ. Deadline 10 ngày. File Revit 2026 hoặc AutoCAD 2026. Yêu cầu clash detection cơ bản”.
• Giá thị trường freelancer năm 2026: 15 – 30 triệu VNĐ/bộ full set (rẻ hơn công ty 30-50%).

10. Checklist Cuối Cùng Trước Khi Bắt Đầu Thi Công (Dựa Trên File CAD)

In checklist này ra, dán tại công trường và đối chiếu với KTS/Giám sát/Thầu:

• Giấy phép xây dựng đã cấp (hoặc đã nộp hồ sơ, file CAD khớp 100% với bản vẽ nộp cấp phép).
• Móng: Loại móng trên bản vẽ (Đơn/Dải/Bè/Cọc) khớp với Báo cáo khảo sát địa chất thực tế tại lô đất.
• Cột, Dầm, Sàn: Kích thước, số lượng, đường kính thép (DB), cường độ bê tông (M250/M300/M350) trên bản vẽ CT khớp với bản vẽ KTs (vị trí, kích thước).
• Hệ thống MEP:
  • Đường ống nước thải DN110/DN160 có độ dốc >= 2%.
  • Ống điện có cáp kéo, không uốn góc vuông (R >= 6D).
  • Vị trí máy lạnh (Outdoor) thoáng mát, dễ bảo trì, không吹 nóng vào phòng ngủ hàng xóm.
  • Có hộp thu nước mưa, hố ga, bể xử lý nước thải đúng quy chuẩn.
• Chống nước: Mái, WC, Ban công, Hố thang máy (nếu có) có chi tiết màng chống nước, note yêu cầu kiểm tra ngập nước.
• PCCC: Đường thoát hiểm, chững cứu hỏa, biển báo, đèn khẩn cấp.
• Vật liệu chủ yếu: Thép (Nhãn hiệu, tem tem), Bê tông (Nhà máy, cường độ), Gạch/Kính/Sơn (Mã màu, size) đã được chủ đầu tư duyệt mẫu.
• Nhật ký công trình: Sổ A0, A1, A2, A3 đã mua, điền thông tin chủ đầu tư, KTS, Giám sát, Thầu.
• Bảo hiểm xây lắp (CAR): Đã mua cho công trình (bắt buộc theo luật năm 2026 cho công trình quy mô nhất định).

11. Kết Luận: Đầu Tư File CAD Chất Lượng – Nền Tảng Của Ngôi Nhà Bền Vững 2026

Năm 2026, chi phí vật liệu (thép, xi măng, gạch, kính) và nhân công tiếp tục duy trì ở mức cao. Việc “tiết kiệm” vài chục triệu đồng để mua file CAD rác, hoặc tự vẽ theo kiểu “mài mò” trên mạng là một quyết định rất rủi ro. Chi phí sửa chữa, bong tróc, tăng cường cấu trúc sau khi thi công thường gấp 10-20 lần chi phí thiết kế chuẩn từ đầu.

Một bộ file CAD nhà cấp 4 3 phòng ngủ chuẩn năm 2026 không chỉ là những đường nét trên màn hình. Nó là:

1. Bản hợp đồng kỹ thuật giữa Chủ đầu tư – KTS – Thầu.
2. Công cụ kiểm soát chi phí chính xác nhất (BQTL từ file CAD chính xác giúp mua vật liệu đúng số lượng, hạn chế lãng phí 5-10%).
3. Cơ sở pháp lý bảo vệ quyền lợi khi xảy ra tranh chấp chất lượng.
4. Tài sản dữ liệu để quản lý, bảo trì, tu sửa ngôi nhà trong 50 năm tới (Digital Twin tiền thân).

Hãy đầu tư đúng chỗ, chọn đơn vị thiết kế uy tín, yêu cầu file CAD đầy đủ, chuẩn kỹ thuật, đồng bộ chuyên ngành. Ngôi nhà cấp 4 3 phòng ngủ của bạn sẽ không chỉ đẹp, thoáng, mát mà còn an toàn, bền bỉ và tiết kiệm năng lượng – đúng chuẩn “Nhà 4.0” của năm 2026.

📌 Phần Mở Rộng (Appendix): Danh Mục Từ Khóa Tìm Kiếm File CAD Hiệu Quả Năm 2026

Copy các cụm từ dưới đây dán vào Google/YouTube/Facebook/GrabCAD để tìm file mới nhất:

• file cad nhà phố 4x18 3 tầng lửng 3 phòng ngủ 2026 full bản vẽ
• bản vẽ kỹ thuật nhà cấp 4 mặt tiền 4.5m 3pn cấu trúc điện nước mới nhất
• download cad townhouse 3 bedrooms 4m width 2026 dwg
• mẫu nhà liền kề 5x20 3 tầng phong cách hiện đại file cad chuẩn xin phép
• chi tiết kết nối cửa kính nhôm thermal break cad 2026
• bộ lượng vật liệu nhà cấp 4 excel 2026 tự động từ cad
• thiết kế nhà cấp 4 mái lạnh mái xanh file cad revit 2026
• giá thiết kế nhà phố 3 tầng trọn gói 2026 hà nội/hồ chí minh

Chúc bạn sớm tìm được bộ file CAD ưng ý và xây dựng thành công ngôi nhà mơ ước vào năm 2026! Nếu cần tư vấn thêm về quy trình xin phép xây dựng, chọn thầu hoặc giám sát thi công, hãy để lại bình luận bên dưới.
