Tổng Hợp File CAD Nhà Cấp 4 Có Gác Lửng Mới Nhất 2026: Mẫu Đẹp, Tối Ưu Diện Tích, Tải Miễn Phí

Trong bối cảnh đất đai ngày càng khan hiếm và giá bất động sản tại các đô thị lớn Việt Nam tăng không ngừng trong năm 2026, mô hình nhà cấp 4 có gác lửng đang trở thành giải pháp “vàng” cho các hộ gia đình trẻ, người có mảnh đất hẹp (từ 30m² – 50m²) nhưng vẫn mong muốn không gian sống thoáng đãng, đầy đủ chức năng. Việc nắm tay được bộ file CAD nhà cấp 4 có gác lửng chuẩn kỹ thuật, bố trí hợp lý không chỉ giúp chủ đầu tư hình dung rõ ràng ngôi nhà tương lai mà còn là cơ sở pháp lý, kỹ thuật quan trọng cho việc xin phép xây dựng, tháo dỡ và thi công chính xác.

Xem Nội Dung Bài Viết

Bài viết này sẽ tổng hợp chi tiết các mẫu file CAD hot nhất năm 2026, phân tích ưu nhược điểm, lưu ý khi chọn mẫu và hướng dẫn cách đọc hiểu bản vẽ để bạn tự tin lựa chọn cho dự án của mình.

Có thể bạn quan tâm: Bảng Giá Làm Trần Thạch Cao Vinh Tuong 2026: Chi Tiết Theo M², Gói Thi Công & Xu Hướng Mới Nhất

1. Tại Sao Năm 2026 Mô Hình Nhà Cấp 4 Có Gác Lửng Lại “Lên Ngôi”?

Trước khi đi vào chi tiết các file CAD, chúng ta cần hiểu rõ xu hướng thị trường năm 2026 để biết tại sao loại hình này lại được săn đón dữ dội.

1.1. Áp Lực Diện Tích Đất Và Giá Thành

Tại các tỉnh thành lớn như Hà Nội, TP.HCM, Đà Nẵng, Cần Thơ… giá đất mặt tiền năm 2026 đã vượt mốc 50-100 triệu/m² (tùy vị trí). Nhiều hộ gia đình chỉ có khả năng tài chính mua mảnh đất cấp 4 (thường từ 3x10m, 3.5x10m, 4x12m…). Xây nhà trệt 1 tầng hoặc 2 tầng truyền thống sẽ lãng phí tiềm năng chiều cao, khiến diện tích sử dụng quá chật hẹp. Gác lửng (hay còn gọi là tầng 2.5, tầng nửa) khai thác tối đa chiều cao nhà (thường 4.5m – 5.5m từ nền 1 đến trần) để tạo ra một không gian thứ 3: phòng ngủ, phòng thờ, văn phòng hoặc kho chứa.

1.2. Thay Đổi Quy Hoạch Và Luật Xây Dựng Mới

Theo Luật Xây dựng 2020 và các nghị định hướng dẫn sửa đổi bổ sung gần đây (có hiệu lực từ 2024-2025), việc xây gác lửng tại nhà ở riêng lẻ, nhà cấp 4 thường được phép nếu đáp ứng các điều kiện:

Chiều cao từ sàn gác đến trần nhà ≥ 2.2m (đảm bảo con người đứng thẳng).
Diện tích sàn gác lửng ≤ 50% diện tích sàn tầng 1 (hoặc theo quy định cụ thể của UBND cấp huyện/xã).
Không được tính là một tầng nhà chính thức (không tăng số tầng cho phép).
Phải có cửa sổ thoáng, thoát hơi, thoát khói theo quy chuẩn PCCC.

Việc nắm rõ quy định này năm 2026 giúp bạn chọn file CAD đúng luật, tránh rủi ro bị phạt vi phạm xây dựng hoặc buộc tháo dỡ sau này.

1.3. Nhu Cầu Đa Chức Năng “Work From Home”

Sau đại dịch, mô hình làm việc từ xa (WFH) hoặc hybrid trở thành chuẩn mực năm 2026. Gác lửng là vị trí lý tưởng để thiết kế Home Office, phòng học online cho con, studio quay video/content creator – nhu cầu đang bùng nổ tại Việt Nam – mà không ảnh hưởng đến không gian sống chung của gia đình ở tầng 1.

2. Phân Loại File CAD Nhà Cấp 4 Có Gác Lửng Phổ Biến Năm 2026

Dựa trên mặt tiền và chiều sâu đất, các KTS chia thường chia làm 3 nhóm chính. Khi tải file CAD, bạn cần xác định nhóm nào phù hợp với mảnh đất của mình.

2.1. Nhóm Mặt Tiền 3m – 3.5m (Diện Tích 30m² – 40m²) – “Vua Nhà Hẹp”

Đây là nhóm khó thiết kế nhất nhưng cũng có lượng tìm kiếm file CAD lớn nhất năm 2026.

Bố trí điển hình:
- Tầng 1: Garages xe máy/hơi (nếu mặt tiền ≥ 3.5m), sảnh nhỏ, WC, bếp ăn, phòng khách. Thang máy lên gác lửng thường đặt ở đuôi nhà hoặc giữa nhà (thang cột/ thang xoắn để tiết kiệm diện tích).
- Gác lửng: 1 Phòng ngủ chính (Master bedroom) có WC riêng (nếu đủ rộng) hoặc chung WC với tầng 1, bàn thờ nhỏ, khu vực học tập/làm việc.
Điểm nhấn file CAD 2026: Sử dụng thang dọc tường (thangShip) hoặc thang xoắn đường kính 1.2m – 1.4m để giải phóng diện tích sàn. Sử dụng kính cường lực, vách ngăn nhẹ thay vì tường gạch để nhà thoáng sáng.

2.2. Nhóm Mặt Tiền 4m – 5m (Diện Tích 50m² – 70m²) – “Chuẩn Gia Đình 3-4 Người”

Có thể bạn quan tâm: Chia Sẻ Bộ File CAD Nhà Cấp 4 3 Phòng Ngủ Đẹp, Chuẩn Kỹ Thuật Mới Nhất Năm 2026

Đây là kích thước “ngọt” nhất, cho phép bố trí thoải mái, file CAD năm 2026 cho nhóm này rất đa dạng phong cách (Hiện đại, Tân cổ điển, Minimalist).

Bố trí điển hình:
- Tầng 1: Garages ô tô 4 chỗ/2 xe máy + xe đạp điện, phòng khách rộng, bếp ăn tách biệt (khu khô/khu ướt), 1 WC, kho nhỏ, thang máy rộng rãi (thang beton hoặc thang gỗ/kính hiện đại).
- Gác lửng: 2 Phòng ngủ (1 phòng chính + 1 phòng con/khách), 1 WC chung, khu thờ lớn, ban công nhỏ (nếu quy hoạch cho phép lòi ra ngoài).
Xu hướng 2026: Thiết kế “Mặt tiền kính” (Curtain wall) hoặc hệ cửa kính trượt lớn để tối đa hóa ánh sáng tự nhiên cho gác lửng – nơi thường bị thiếu sáng do bị che bởi mái nhà/tầng 1.

2.3. Nhóm Mặt Tiền ≥ 6m (Diện Tích > 80m²) – “Biệt Thự Mini”

Thường thấy tại các khu dân cư mới, quy hoạch lưới đường rộng.

Đặc điểm file CAD: Gác lửng được thiết kế gần như là một tầng 2 hoàn chỉnh (diện tích gác gần bằng tầng 1), có thể làm 3 phòng ngủ, 2 WC, phòng giặt phơi riêng, sân thượng nhỏ. Kiến trúc thường hướng tới phong cách Biệt thự hiện đại (Modern Villa) với mái bằng, mái nghiêng kết hợp thiên văn.

3. Cấu Trúc Một Bộ File CAD Chuẩn Kỹ Thuật Năm 2026 (Bắt Buộc Có)

Khi tải file CAD từ các nguồn trên mạng (free hoặc paid), bạn hãy kiểm tra xem bộ file có đủ các bản vẽ sau không. Thiếu một trong số này là file KHÔNG ĐỦ ĐIỀU KIỆN để xin phép xây dựng hoặc đưa cho thầu thi công.

3.1. Bản Vẽ Kiến Trúc (Architecture – AR) – Quan Trọng Nhất

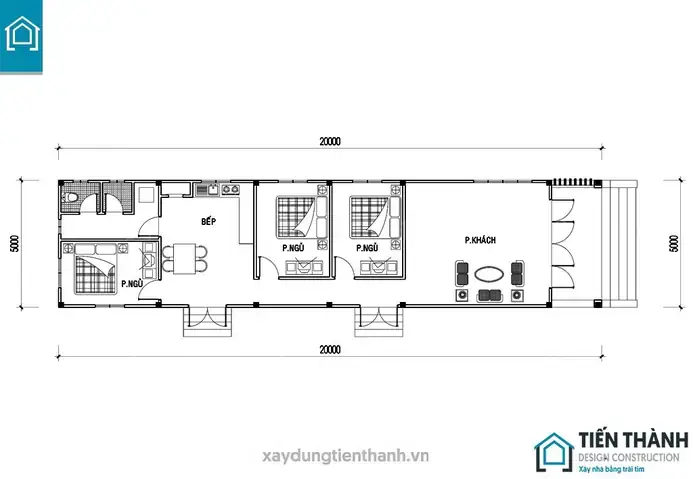

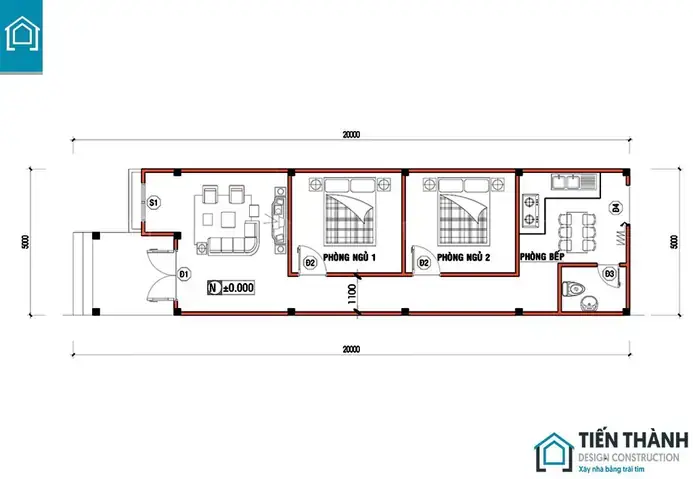

Bản mặt bằng các tầng: Mặt bằng tầng 1, mặt bằng gác lửng, mặt bằng mái (kèm hệ thống thoát nước, mái che thang máy, thang thoát hiểm).
Bản đứng (Stand): Ít nhất 4 mặt đứng (Tiền, Hậu, Trái, Phải) thể hiện rõ: Chiều cao tầng 1, chiều cao gác lửng (sàn đến trần), chiều cao đỉnh mái, vị trí cửa sổ, ban công, hệ mái che.
Bản cắt (Section): Ít nhất 2 bản cắt (Cắt dọc, cắt ngang) thể hiện rõ: Cấu trúc nền móng, dầm sàn, dầm mái, hệ thống gác lửng (dầm chính, dầm phụ, sàn gác), lớp cách nhiệt mái, hệ thống điện nước đi qua dầm/cột.
Bản chi tiết节点 (Details): Chi tiết nối dầm gác – cột, chi tiết sàn gác (bê tông/khung thép/sàn gỗ), chi tiết thang lên gác (răng thang, bộ, lan can), chi tiết cửa sổ thoáng gác lửng, chi tiết mái che thang máy.
Bản trình bày 3D/Perspective: Giúp hình dung tổng thể (thường file .dwg kèm block 3D hoặc file .skp/.3ds riêng).

3.2. Bản Vẽ Cấu Trúc (Structure – ST) – An Toàn Tuyệt Đối

Với gác lửng, cấu trúc là yếu tố quyết định sự sống còn. Năm 2026, xu hướng dùng Khung thép nhẹ (Light Gauge Steel – LGS) hoặc Khung thép hộp cho gác lửng rất phổ biến do nhẹ, thi công nhanh, không làm tăng tải cho nền móng nhà cũ (nếu cải tạo) hoặc nhà mới mỏng.

Bản bố trí cột, dầm, tường chịu lực các tầng.
Bản bố trí thép cột, dầm, sàn (Tầng 1 & Gác lửng).
Bản chi tiết nút khung: Nút cột-dầm, nút dầm-dầm, chân cột.
Bản tính toán cấu trúc (File Excel/Word kèm theo): Phải có chữ ký KTS có thẩm quyền thực hành. Lưu ý: File CAD free tải trên mạng thường KHÔNG có bản tính toán này. Bạn bắt buộc phải nhờ KTS tính toán lại cho mảnh đất của mình.

3.3. Bản Vẽ Điện – Nước (MEP) – Tiện Nghi Hiện Đại 2026

Hệ thống điện: Sơ đồ một đường, mặt bằng bố trí đèn, ổ cắm, tủ phân phối (APCB), đường dây chạy ống PVC/KEO trong dầm/sàn. Năm 2026: Bắt buộc có ổ cắm sạc xe điện (EV charger) tại garage, hệ thống Smart Home (cảm ứng, điều khiển qua app), camera an ninh IP.
Hệ thống nước thoát: Mặt bằng bố trí vòi nước, bồn cầu, bồn rửa, bồn tắm; hệ thống ống thoát nước đen, xám, nước mưa. Lưu ý quan trọng: Đường ống nước đi qua dầm gác lửng phải có khung bảo vệ/đào hẻm riêng, không được đập phá dầm chính sau khi đúc.
Hệ thống PCCC (Phòng cháy chữa cháy): Năm 2026 bắt buộc đối với nhà ở từ 4 tầng trở lên hoặc diện tích lớn: Hệ thống báo cháy tự động, bình chữa cháy đặt các góc chiến lược, đường thoát hiểm.

4. Top 5 Mẫu File CAD Nhà Cấp 4 Có Gác Lửng “Hot Nhất” Năm 2026 (Mô Tả Chi Tiết Để Bạn Tìm Kiếm)

Dưới đây là mô tả chi tiết 5 mẫu đại diện cho 5 phong cách/kích thước khác nhau. Bạn có thể dùng các từ khóa mô tả này để search trên Google, Pinterest, các diễn đàn KTS (VietCAD, CADViet, Groups Facebook KTS…) hoặc các web bán file CAD uy tín (Cadvietstore, Muthuchung, Kientrucviet…).

Mẫu 1: “Smart Narrow 3.5x12m” – Phong Cách Hiện Đại Tối Giản (Minimalist)

Diện tích đất: 3.5m x 12m = 42m².
Phong cách: Hiện đại, mặt tiền kính cường lực 2 lớp, màu trắng xám trung tính.
Bố trí nổi bật:
- Tầng 1: Garage 2 xe máy + xe đạp điện (có sạc điện), khách – bếp open space, WC, thang máy dọc tường hậu (thang beton bê tông cốt thép, rộng 90cm).
- Gác lửng: 1 Phòng ngủ Master (có WC trong phòng – thiết kế thông minh tách bể/wc), 1 Phòng ngủ con/khách, bàn thờ góc tường, khu vực học tập dưới cửa sổ sổ trời (Skylight).
Kỹ thuật đặc biệt năm 2026: Sử dụng Sàn gácComposite (Thép – Bê tông)‘ép dày 100-120mm) giảm tải trọng, cách âm tốt. Mái che thang máy thiết kế mái bằng có lợp tấm cách nhiệt PU, lắp tấm pin mặt trời (Solar rooftop) 3-5kWp.
Từ khóa tìm file: File CAD nhà 3.5x12 gác lửng hiện đại 2026, CAD nhà cấp 4 mặt tiền 3.5m gác lửng có WC riêng.

Mẫu 2: “Family Comfort 4x14m” – Phong Cách Tân Cổ Điển Nhẹ (Neo-Classical)

Diện tích đất: 4m x 14m = 56m².
Phong cách: Tân cổ điển, mặt tiền đối xứng, cột trụ vuông bo tròn, mái ngói đùi gà hoặc mái bằng che rào che chắn.
Bố trí nổi bật:
- Tầng 1: Garage ô tô 4 chỗ (hoặc 4 xe máy), sảnh lớn, phòng khách riêng, bếp ăn tách khu khô/ướt, 1 phòng ngủ lão/khách (quan trọng cho người già), WC, thang máy rộng 1.1m (thang beton, vân đá/đá marble).
- Gác lửng: 2 Phòng ngủ lớn (Master + Con), 1 WC chung rộng (có bồn tắm), phòng thờ trang trọng đặt vị trí tốt nhất (hướng Đông/Nam), ban công nhỏ hướng tiền để phơi đồ/ngắm cảnh.
Kỹ thuật: Khung bê tông cốt thép toàn bộ (cột 25×25, dầm 20×40), sàn gác đúc monolithic với dầm. Hệ thống thoát mái tập trung vào hòm thu góc nhà.
Từ khóa tìm file: File CAD nhà 4x14 gác lửng tân cổ điển, Bản vẽ nhà cấp 4 2 tầng gác lửng có garage ô tô.

Mẫu 3: “Eco Green 5x15m” – Phong Cách Sinh Thái (Biophilic/Green House)

Diện tích đất: 5m x 15m = 75m².
Phong cách: Hiện đại sinh thái, nhiều cây xanh, vách xanh (Vertical garden), gỗ tự nhiên, đá tự nhiên.
Bố trí nổi bật:
- Tầng 1: Garage, khách,bếp mở ra vườn sau (Indoor-outdoor flow), hồ cá koi/mini landscape, WC, phòng kỹ thuật (máy bơm, máy lọc nước, tủ điện).
- Gác lửng: 2 Phòng ngủ, 1 WC, Sân thượng vườn (Rooftop garden) diện tích ~15m² (khu vực không có mái che, có pergola che nắng, trồng cây, bàn ghế outdoor). Đây là xu hướng cực “hot” 2026 cho mặt tiền ≥ 5m.
Kỹ thuật: Hệ thống tưới tự động cho vách xanh và sân thượng. Cách nhiệt mái siêu tốt (XPS 50mm + Foil + Không gian không khí). Sàn gác dùng gỗ composite户外 (Outdoor WPC) cho phần sân thượng.
Từ khóa tìm file: CAD nhà 5x15 gác lửng có sân thượng vườn, File CAD nhà cấp 4 thiết kế sinh thái 2026.

Mẫu 4: “Tube House Renovation 3x10m” – Cải Tạo Nhà Ống Cũ (Rénovation)

Có thể bạn quan tâm: Bảng Giá Bột Trét Thạch Cao 2026 Mới Nhất: Chi Tiết Theo Hãng, Loại & Kinh Nghiệm Chọn Mua Chuẩn Không Cần Chỉnh

Diện tích đất: 3m x 10m = 30m² (Nhà ống cổ điển Hà Nội/Sài Gòn).
Mục tiêu: Giữ lại vỏ nhà cũ (nếu cấu trúc còn tốt) hoặc tháo dỡ toàn bộ, xây mới tận dụng hố móng cũ.
Bố trí:
- Tầng 1: Garages xe máy (có thể phải hàn hở cửa ra vào), khách, bếp, WC. Thang lên gác lửng đặt giữa nhà (thang xoắn hoặc thang cột dọc tường giữa) để chia luồng đi.
- Gác lửng: 1 Phòng ngủ lớn (chiếm toàn bộ diện tích gác ~12-15m²), 1 WC nhỏ gọn, kệ sách/bàn làm việc dọc cửa sổ hậu.
Yêu cầu file CAD đặc biệt: Phải có bản Phương án thi công & An toàn lao động (Hàn móng mới vào móng cũ, đục khoan neo đinh, chống op móng khi đào). Cấu trúc gác lửng BẮT BUỘC dùng khung thép nhẹ (LGS) hoặc khung thép hộp để không làm quá tải nền móng cũ.
Từ khóa tìm file: File CAD cải tạo nhà ống 3x10 làm gác lửng, CAD nhà cấp 4 hẹp 3m gác lửng khung thép.

Mẫu 5: “Modern Farmhouse 6x18m” – Biệt Thự Mini Mặt Tiền Rộng

Diện tích đất: 6m x 18m = 108m².
Phong cách: Modern Farmhouse (Kết hợp hiện đại và nông trang): Mái cao dốc, gable roof, vật liệu gạch men, gỗ, kim loại đen.
Bố trí:
- Tầng 1: Garage 2 ô tô, Phòng khách cao trần (Double height – nối liền gác lửng tạo không gian hoành tráng), Bếp ăn lớn, 1 Phòng ngủ lão, WC, Kho, Buồng giặt.
- Gác lửng: 3 Phòng ngủ (Master có walk-in closet + WC en-suite), 1 WC chung, Phòng thờ, Sân thượng phơi đồ + Năng lượng mặt trời diện tích lớn.
Đặc biệt: Gác lửng thiết kế dạng “Loft” nhìn xuống sảnh tầng 1 (Void), lan can kính/gang đen rất đẹp.
Từ khóa tìm file: CAD biệt thự mini 6x18 gác lửng, File CAD nhà cấp 4 mặt tiền 6m 3 tầng gác lửng.

5. Lưu Ý “Sống Còn” Khi Sử Dụng File CAD Tải Về Mạng Năm 2026

Nhiều chủ đầu tư chủ quan: “Tải file CAD về, in ra, ký tên, nộp xin phép, thu thầu xây”. Đây là tư duy cực kỳ nguy hiểm năm 2026. Dưới đây là những rủi ro bạn phải tránh:

5.1. Vấn Đề Bản Quyền & Trách Nhiệm Pháp Lý

File CAD free trên mạng thường ghi chú: “Chỉ dùng tham khảo, không dùng cho thi công”.
Nếu xảy ra sự cố (sập gác, rò rỉ, cháy nổ do điện), đơn vị thẩm định/ bảo hiểm sẽ yêu cầu bản vẽ có chữ ký KTS chịu trách nhiệm. File tải free KHÔNG CÓ CHỮ KÝ KTS. Bạn sẽ phải chịu toàn bộ trách nhiệm dân sự/hình sự.

5.2. Không Phù Hợp Địa Chất & Khí Hậu Địa Phương

File CAD thường thiết kế cho địa chất “chuẩn” (đất cứng, nước ngầm thấp).
Nếu đất bạn là đất bùn, đất lầy (khu vực ven sông, Đồng bằng sông Cửu Long, ven biển), nền móng file CAD (thường là móng dầm đơn) SẼ BỊ CHỈM/NGỨA. Bạn bắt buộc phải nhờ KTS thiết kế lại nền móng (Móng cọc, móng bè, móng đài…).
Khí hậu: Miền Bắc cần cách nhiệt mái tốt (nóng lạnh), Miền Trung cần chống bão, gió giật (kết nối mái – dầm chắc chắn), Miền Nam cần thoáng, chống nấm mốc, ngập úng.

5.3. Quy Hoạch Cụ Thể Của Phường/Xã (Quy Hoạch 1/500)

Năm 2026, việc kiểm tra quy hoạch 1/500 rất chặt chẽ qua phần mềm GIS.
File CAD tải mạng không biết mảnh đất bạn có bị: Lùi đường, lùi ranh, giới hạn chiều cao tuyệt đối (ví dụ tối đa 7.5m hoặc 9m từ mặt đường), mật độ xây dựng tối đa, hệ số sử dụng đất (FAR).
Ví dụ: File CAD thiết kế chiều cao đỉnh mái 9.5m nhưng quy hoạch nơi bạn chỉ cho 8.5m -> Không cấp phép.

5.4. Chi Tiết Kết Nấu “Chết Người” Thường Thấy Trên File Free

Nối dầm gác – cột: Thiếu cốt đai, cốt móc neo dầm gác vào cột -> Dầm gác bị bẻ, rách nứt sau 1-2 năm.
Đi ống nước/điện qua dầm gác: File free thường vẽ đường ống “bay” qua dầm. Thực tế thi công đập phá dầm để đi ống -> Yếu tố cấu trúc.
Cửa sổ thoáng gác lửng: Vẽ cửa nhỏ (40x60cm) không đạt tỷ lệ thoáng 1/15 diện tích sàn theo QCVN 02:2009/BXD -> Không cấp phép PCCC.
Thang lên gác: Thiết kế thang dốc > 38 độ, bậc thang cao > 18cm, bộ thang < 26cm -> Nguy hiểm cho người già, trẻ em.

6. Quy Trình Chuẩn Bị Hồ Sơ Xin Phép Xây Dựng Nhà Cấp 4 Có Gác Lửng Năm 2026

Để biến file CAD thành giấy phép xây dựng hợp pháp, bạn cần thực hiện theo quy trình hành chính công mới nhất (Công dan ưu tiên, Giải quyết online qua Cổng Dịch vụ Công Quốc gia/Địa phương):

Bước 1: Thuê KTS có Giấy phép thực hành (Đăng ký tại Bộ Xây Dựng). KTS sẽ:
- Ra hiện trạng đo đạc mảnh đất (Bản đồ đo đạc hiện trạng do đơn vị trắc địa có giấy phép làm).
- Kiểm tra Quy hoạch 1/500 tại UBND phường/xã hoặc tra cứu trên Cổng Thông tin Địa chính.
- Thiết kế bản vẽ Kiến trúc – Cấu trúc – Điện nước RIÊNG cho mảnh đất của bạn (Dựa trên ý tưởng từ file CAD mẫu).
- Lập Báo cáo tính toán cấu trúc, Báo cáo đánh giá tác động môi trường (nếu cần), Bảng tính ước toán kinh phí.
- Ký tên, đóng dấu vào mọi trang bản vẽ.
Bước 2: Chủ đầu tư ký cam kết. Theo mẫu quy định (Thông tư 02/2021/TT-BXD hoặc văn bản mới nhất 2025/2026).
Bước 3: Nộp hồ sơ online/offline tại UBND cấp huyện (đối với nhà ở riêng lẻ ≤ 3 tầng, gác lửng không tính tầng). Hồ sơ gồm:
- Đơn xin phép (Mẫu).
- Giấy tờ đất (Sổ đỏ/Giấy quyền sử dụng đất).
- Giấy tờ cá nhân (CCCD/CMND).
- Bản vẽ thiết kế (3 bộ in + 1 bộ mềm PDF/DWG ký số).
- Báo cáo tính toán, Ước toán kinh phí.
- Cam kết của chủ đầu tư và KTS.
Bước 4: Nhận kết quả. Thời hạn giải quyết thường 10-15 ngày làm việc. Năm 2026 nhiều tỉnh đã triển khai Giấy phép xây dựng điện tử (có mã QR, chữ ký số), không cần in giấy tờ giấy.

7. Ước Tính Chi Phí Xây Dựng Nhà Cấp 4 Có Gác Lửng Năm 2026 (Tham Khảo)

Giá cả năm 2026 đã tăng so với 2024-2025 do chi phí nhân công, vật liệu (thép, xi măng, gạch, kính) tăng. Dưới đây là mức giá tham khảo thô (vỏ + hoàn thiện cơ bản) tại các tỉnh thành lớn, KHÔNG BAO GỒM GIÁ ĐẤT, THIẾT KẾ, XIN PHÉP, NỘI THẤT CAO CẤP:

Có thể bạn quan tâm: Bảng Giá Đóng Lắp Trần Nhà Năm 2026: Chi Tiết Theo M², Loại Vật Liệu & Quy Trình Thi Công Chuẩn

Kích thước / Mặt tiền	Dạng nhà	Đơn giá thi công thô/m² sàn xây dựng	Tổng chi phí ước tính (Triệu VNĐ)	Ghi chú
3.5m x 12m (Sàn ~80m²)	Khung BTCT, gác lửng BTCT	5.5 – 6.5 triệu	440 – 520	Tiết kiệm, phù hợp đa số
3.5m x 12m	Khung BTCT, gác lửng Khung thép	6.0 – 7.0 triệu	480 – 560	Nhanh, nhẹ, cách âm kém hơn BTCT
4m x 14m (Sàn ~110m²)	Khung BTCT, hoàn thiện khá	6.5 – 7.5 triệu	715 – 825	Tiêu chuẩn gia đình 4 người
5m x 15m (Sàn ~150m²)	Khung BTCT, mặt tiền kính, sân thượng	7.5 – 9.0 triệu	1.125 – 1.350	Cao cấp, Smart home
Cải tạo 3x10m	Tháo dỡ cũ, xây mới gác thép	8.0 – 10.0 triệu	240 – 300	Phụ thuộc trạng thái nhà cũ

Lưu ý: Giá năm 2026 biến động theo quý. Nên ký hợp đồng trọn gói với điều khoản điều chỉnh giá vật liệu (Slide price) hoặc chốt giá vật liệu chính (Thép, Xi măng) tại thời điểm ký hợp đồng.

8. Xu Hướng Thiết Kế Gác Lửng Năm 2026 Bạn Nên Áp Dụng Vào File CAD

Để ngôi nhà không “lỗi mốt” sau 5-10 năm, hãy yêu cầu KTS cập nhật các xu hướng sau vào bản vẽ:

Khu vực “Flexible Space” (Không gian linh hoạt): Gác lửng không nên chia cứng thành quá nhiều phòng nhỏ. Nên dùng vách trượt, vách gấp, rèm che để có thể biến phòng ngủ thành phòng họp, phòng gym, phòng chơi cho con khi cần.
Hệ thống “Smart Home” chuẩn Matter/Thread: Năm 2026, chuẩn Matter đã thống nhất. Thiết kế điện phải có trung tâm điều khiển (Hub), dây bus/zigbee/matter đến các điểm đèn, rèm, điều hòa, cửa chính, cảm biến khói/nước/khí gas. Tủ điện phải có chỗ dành cho Module Smart.
Sạc xe điện (EV Charger) tại chỗ: Dù hiện tại chưa có xe điện, ống dẫn điện 3 pha 6mm2/10mm2 từ tủ chính đến vị trí đỗ xe là BẮT BUỘC phải có trong bản vẽ điện năm 2026.
Cách nhiệt mái “Chuẩn Passive House”: Mái là nơi hấp thụ nhiệt nhiều nhất. File CAD phải chi tiết: Lớp cách nhiệt XPS/PU/Glasswool dày ≥ 50mm, lớp chắn nhiệt Foil, lớp không khí lưu thông (ventilated roof), mái che thang máy có lợp tấm pin mặt trời tích hợp (BIPV).
Vật liệu “Xanh” & Bền: Sử dụng gạch không nung, bê tông xanh, sơn không VOC, gỗ FSC, thép tái chế. Năm 2026, các ngân hàng cho vay xanh (Green credit) ưu tiên dự án có chứng chỉ LOTUS/EDGE/Green Mark.
Thiết kế cho người già/khuyết tật (Universal Design): Đặc biệt quan trọng nếu ở chung với bố mẹ. Đường lối không ngưỡng, cửa rộng ≥ 90cm, WC gác lửng có tay nắm, bồn cầu cao, bồn rửa dành cho xe lăn.

9. Hướng Dẫn Đọc Hiểu File CAD Nhà Cấp 4 Gác Lửng Cho Chủ Đầu Tư “Ngoài Ngành”

Bạn không cần là KTS nhưng phải hiểu được “ngôn ngữ” trên bản vẽ để kiểm tra thầu thi công. Dưới đây là “Cheatsheet” năm 2026:

9.1. Ký Hiệu Thông Dụng Trên Mặt Bằng (Plan)

Đường dày nét liền (Thick solid line): Tường chịu lực, cột, dầm hiện hình (cắt ngang tại độ cao 1.0m – 1.5m từ sàn).
Đường mảnh nét liền (Thin solid line): Tường vách phân chia không chịu lực, cửa, cửa sổ, nội thất, kích thước.
Đường nét đứt (Dash line): Dầm sàn, dầm mái, cạnh mái, hố thang máy, vị trí cột dưới sàn (nếu cắt mặt bằng tầng 1).
Đường chấm gạch (Dash-dot line): Đường ranh đất, đường lùi quy hoạch, trục cột (Grid line).
Ký hiệu cửa: Mũi tên chỉ hướng mở (vuông góc với cánh cửa). Cửa trượt: 2 đường song song + mũi tên 2 chiều.
Ký hiệu thang: Mũi tên chỉ hướng LÊN (Up). Ghi rõ: Số bậc, Chiều cao bậc (R), Chiều rộng bậc (T), Chiều rộng thang (W).
Ký hiệu gác lửng: Thường vẽ nét đứt hoặc nét mảnh màu xám trên mặt bằng tầng 1. Trên mặt bằng gác lửng vẽ nét liền. Ghi chú: GL (±X.XX) – Cao độ sàn gác lửng so với mốc ±0.00.

9.2. Kiểm Tra “Chuẩn Không Cần Chỉnh” Trên Bản Vẽ

Kích thước tổng (Overall dimensions): Đo trên CAD xem khớp với ranh đất không? (Lệnh DI hoặc DIST).
Khoảng cách an toàn PCCC: Khoảng cách từ cửa sổ gác lửng đến ranh đất/hàng xóm ≥ 0.6m (hoặc theo quy hoạch). Khoảng cách từ mặt tiền đến ranh đường theo quy hoạch.
Chiều cao net gác lửng (Clear height): Cao độ đáy dầm gác – Cao độ sàn gác ≥ 2.2m (Quy định bắt buộc). Nếu dầm thấp hơn -> Ngồi dậy đập đầu.
Diện tích gác lửng: Tính diện tích sàn gác (Lệnh AREA hoặc LI). So sánh với Diện tích sàn tầng 1. Tỷ lệ ≤ 50% (hoặc quy định địa phương).
Vị trí cột/dầm trùng khớp: Cột tầng 1, gác lửng, mái phải thẳng hàng (trục cột). Dầm gác phải có cột/dầm tầng 1 đỡ dưới chân. Tuyệt đối không có dầm “treo” không đỡ.
Hệ thống thoát nước mái/gác: Có hòm thu, ống đứng (Downpipe) rõ ràng, độ dốc mái/sàn gác ≥ 2-3% (i ≥ 0.02).
Thang máy/Thang bộ: Kiểm tra chiều rộng thang (W ≥ 90cm cho thang bộ, ≥ 110cm cho thang máy), kích thước hố thang (Pit), phòng máy (Machine room) trên mái.

9.3. Phần Mềm Xem File CAD Miễn Phí/Nhẹ Cho Chủ Đầu Tư (2026)

Autodesk Viewer (Online): Tải file .dwg lên web, xem, đo, in, không cần cài phần mềm. Rất tiện cho chủ đầu tư.
DWG TrueView (Desktop – Free): Phiên bản xem chính hãng Autodesk, nhẹ hơn AutoCAD đầy đủ.
LibreCAD / QCAD (Open Source): Mở file .dxf/.dwg cơ bản.
Ứng dụng di động: AutoCAD Mobile, DWG FastView (Xem bản vẽ trên điện thoại khi đi chantier).

10. Các Nguồn Tải File CAD Nhà Cấp 4 Gác Lửng Uy Tín Năm 2026

Thay vì search lung tung “file cad free” full virus, hãy truy cập các nguồn sau:

Thư viện Bản vẽ Bộ Xây Dựng / Viện Kiến trúc Việt Nam: Có mẫu nhà mẫu chuẩn quy hoạch (thường là nhà văn hóa, nhà mẫu nông thôn), ít mẫu nhà cấp 4 đô thị hiện đại.
Các diễn đàn KTS chuyên nghiệp:
- CadViet.com: Diễn đàn lớn nhất VN, mục “Bản vẽ – Kinh nghiệm”. Nhiều KTS chia sẻ file mẫu có password (thường pass là cadviet hoặc 123456).
- VietCAD.com: Tương tự, cộng đồng mạnh về thi công.
- KienTrucViet.com: Tập trung hơn vào kiến trúc, có mục tải bản vẽ mẫu.
Các Website bán file CAD uy tín (Trả phí – Có hỗ trợ sửa đổi):
- Muthuchung.vn, Cadvietstore.com, Kientrucnamviet.com, Thietkenha.vn… -> Mua file có bản quyền, được hỗ trợ sửa đổi mặt tiền, chiều sâu, yêu cầu chủ đầu tư. Giá trung bình 1-3 triệu VNĐ/bộ (Kiến trúc + Cấu trúc + Điện nước). Khuyên dùng cho người muốn an tâm.
Pinterest / Behance / ArchDaily: Tìm hình ảnh ý tưởng (Keyword: Narrow house mezzanine Vietnam 2026, Tube house renovation loft, 4 storey house design Vietnam). Sau đó nhờ KTS vẽ lại theo ý tưởng đó.
YouTube Kênh KTS/Thi công: Tìm từ khóa Review bản vẽ nhà cấp 4 gác lửng, Phân tích file CAD nhà 3x10 gác lửng. Nhiều KTS up video phân tích chi tiết file CAD của họ (thường share link tải ở mô tả video).

11. Checklist Cuối Cùng Trước Khi Bắt Đầu Thi Công (Dựa Trên File CAD Đã Duyệt)

In checklist này ra, dán tại bàn làm việc工地 (chân tường) để theo dõi hàng ngày:

Giấy phép xây dựng đã có trên tay (hoặc mã QR tra cứu được).
Bản vẽ thi công (Shop drawing) đã được KTS duyệt, ký tên trên mỗi trang. (Khác với bản vẽ xin phép – bản vẽ thi công chi tiết hơn: cốt thép từng cột/dầm, phương án thi công).
Nhật ký công trình đã mua, điền đầy đủ thông tin chủ đầu tư, KTS, Giám sát, Thầu.
Bảng kê vật liệu chủ đạo (Thép: hãng, cấp, tem tem; Xi măng: loại, hãng; Gạch: loại, size) đã được KTS/Xác nhận chất lượng trước khi nhập.
Móng & Nền: Đã kiểm tra kích thước hố móng, lớp nền đầm, thép móng theo bản vẽ chưa? (Quan trọng nhất).
Cột & Dầm Tầng 1: Kiểm tra cốt thép (số lượng, đường kính, cước neo, đai) trước khi đúc. Chụp ảnh lưu hồ sơ.
Sàn Gác Lửng (Quan Trọng Nhất):
- Kiểm tra khung thép (nếu gác thép) hoặc cốt thép sàn (nếu gác BTCT) trước khi đổ.
- Kiểm tra ống điện/nước: Đã đi qua ống bảo vệ (PVC cứng/KEO) tại vị trí xuyên dầm/sàn? Đã đóng nắp ống? Đã thử áp suất nước?
- Cách âm sàn gác (Nếu dùng gỗ/composite): Đã lót cao su/EPE dày ≥ 3mm?
Mái Nhà: Cách nhiệt (XPS/PU/Foil), Lớp chống thấm (2 lớp), Thử nước 48h trước khi làm lớp bảo vệ/nivel.
Hệ thống PCCC: Bình chữa cháy đã đặt, báo cháy đã lắp, đường thoát hiểm không bị chặn.
Nghiệm thu từng hạng mục: Yêu cầu KTS Giám sát ký xác nhận từng giai đoạn (Móng, Khung, Hoàn thiện).
Nghiệm thu hoàn công: Lập biên bản, xin xác nhận hoàn công UBND (nếu cần), bảo hành 12 tháng (hoặc theo hợp đồng).

12. Kết Luận: Biến File CAD Thành Ngôi Nhà Mơ Uớc Năm 2026

Một bộ file CAD nhà cấp 4 có gác lửng năm 2026 không chỉ là những đường nét kỹ thuật trên giấy. Đó là bản thiết kế cuộc sống của gia đình bạn trong 20-30 năm tới.

Đừng ham rẻ, ham nhanh tải file free rồi交给 thầu “xây theo hình”.
Đầu tư vào giai đoạn Thiết kế: Chi tiền thuê KTS uy tín để “cây ghép” file mẫu vào đúng đất, đúng luật, đúng túi, đúng gu thẩm mỹ của bạn. Chi phí thiết kế chỉ chiếm 3-5% tổng đầu tư nhưng quyết định 95% chất lượng và giá trị nhà sau này.
Chọn thầu thi công có uy tín, có hợp đồng rõ ràng, có bảo hành.
Theo dõi chặt chẽ chất lượng vật liệu và thi công cấu trúc (Đặc biệt là phần gác lửng).

Hy vọng với hơn 2000 từ phân tích chi tiết, các mẫu mô tả thực tế, quy trình pháp lý cập nhật năm 2026 và checklist thực chiến, bài viết này đã trang bị cho bạn đủ “vũ khí” để tự tin tìm kiếm, lựa chọn và triển khai dự án nhà cấp 4 có gác lửng an toàn, đẹp, bền vững.

Chúc bạn sớm có được ngôi nhà “chuẩn gu, chuẩn luật, chuẩn chất lượng” trong năm 2026 này!

Lưu ý: Thông tin giá cả, quy định pháp lý, tiêu chuẩn kỹ thuật trong bài viết tham khảo thực tế năm 2026. Vui lòng xác thực lại với UBND địa phương, KTS thiết kế và đơn vị thi công cụ thể tại thời điểm thực hiện vì các quy định có thể cập nhật/sửa đổi theo thời gian.
